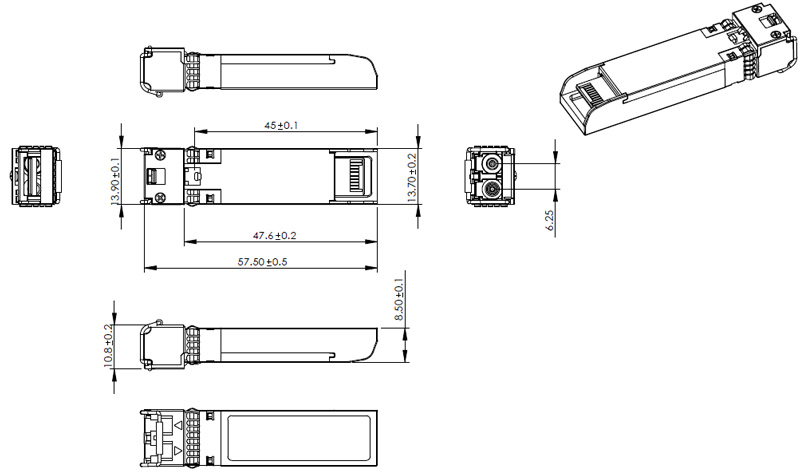

Caractéristiques
● Paquet SFP avec connecteur LC
● Photodétecteur laser et PIN-TIA DML CWDM DFB
● Transmission jusqu'à 10km sur SMF
● Liens de données jusqu'à 11.3Gbps
● Alimentation unique 3.3V
● Dissipation de puissance <1.5W
● Interface à 2 fils avec surveillance diagnostique numérique intégrée
● Faible EMI et excellente protection ESD
● Norme de sécurité aser IEC-60825 conforme
● Compatible avec RoHS
● Conforme avec SFF-8472 SFP MSA
● Conforme aux SFF-8431 et SFF-8432 SFP

Évaluations maximales absolues

Paramètre	Symbole	Minimum	Maximum	Unités
Température de stockage	Tst	-40	+ 85	°C
Tension d'alimentation	Vcc	-0.3	+ 3.5	V
Humidité relative de fonctionnement	RH	5	95	%

Environnement d'opération

Paramètre	Symbole	Min	Typique	Max	Unités
Tension d'alimentation	Vcc	3.15	3.3	3.45	V
Boîtier de fonctionnement Température	Tc	0		+ 70	°C
Dissipation de puissance				1.5	W
Taux de données			10.3125		Gbps

Caractéristiques optiques

Paramètre	Symbole	Min.	Typ.	Max.	Unités
Section de l'émetteur
Longueur d'onde centrale	Lo	1270		1610	Nm
Largeur spectrale (-20dB)	Dl			1	Nm
Puissance de sortie moyenne	Po	-3		5	DBm
Rapport d'extinction	Er	3.5			DB
Côté-Mode Rapport de suppression	SMSR	35			DB
Jitter total	Tj	IEEE 802.3ae
Section du récepteur
Longueur d'onde centrale	Lo	1270	1330	1610	Nm
Sensibilité du récepteur	Rsen			-13	DBm
Surcharge du récepteur	Rov	0			DBm
Perte de retour		12			DB
LOS Assert	LOSA	-28			DBm
Dessert LOS	LOSD			-14	DBm
LOS Hystérésis		0.5		4

Caractéristiques électriques

Paramètre		Symbole	Min.	Typ.	Max.	Unité
Section de l'émetteur
Différentiel d'entrée Impendance		Zin	90	100	110	Ohm
Swing d'entrée de données Différentiel		Vin	180		700	MV
TX Désactiver	Désactiver		2.0		Vcc	V
TX Désactiver	Permettre		-0.3		0.8	V
Faute TX	Assert		2.4		Vcc	V
Faute TX	Deassert		-0.3		0.8	V
Section du récepteur
Différentiel de sortie Impendance		Zout	80	100	120	Ohm
Swing d'entrée de données Différentiel		Vout	300		850	MV
Rx_LOS	Assert		2.0		Vcc	V
Rx_LOS	Deassert		-0.3		0.4	V

Diagnostics

Paramètre	Gamme	Précision	Unité	Étalonnage
Température	0 ~ 70	± 5	°C	Interne
Tension	3.15 ~ 3.45	± 0.1	V	Interne
Courant partial	10 ~ 80	± 2	MA	Interne
Puissance Tx	-5 ~ 5	± 2	DBm	Interne
Puissance Rx	-16 ~ -3	± 3	DBm	Interne

Broche Description

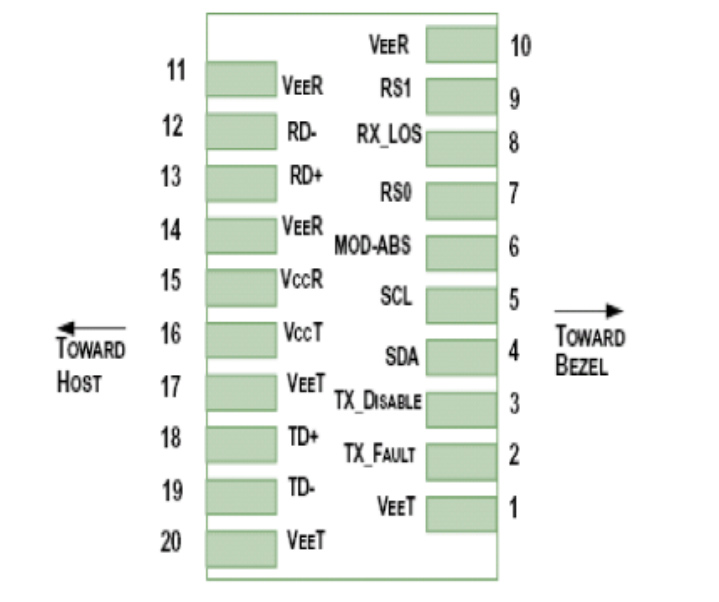

Pin Description of 10Gb/s SFP CWDM 10km Transceiver

Épilles	Nom	Description	NOTE
1	VeeT	Émetteur au sol
2	Défaut Tx	Indication de défaut de l'émetteur	1
3	Tx Désactiver	Désactiver l'émetteur	2
4	MOD DEF2	Module Définition 2	3
5	MOD DEF1	Module Définition 1	3
6	MOD DEF0	Module Définition 0	3
7	RS0	Non connecté
8	LOS	Perte de signal	4
9	RS1	Non connecté
10	VeeR	Récepteur au sol
11	VeeR	Récepteur au sol
12	RD-	Inv. Sortie de données reçue	5
13	RD	Sortie de données iReçu	5
14	VeeR	Récepteur au sol
15	VccR	Puissance du récepteur
16	VccT	Puissance de l'émetteur
17	VeeT	Émetteur au sol
18	TD	Transmettre l'entrée de données	6
19	TD-	Inv. Transmettre l'entrée de données	6
20	VeeT	Émetteur au sol

Notes:

1. La panne TX est une sortie collecteur ouverte, qui doit être tirée vers le haut avec une résistance de 4.7k ~ 10kΩ sur la carte hôte à une tension comprise entre 2.0V et Vcc 0.3V. La logique 0 indique un fonctionnement normal; la logique 1 indique un défaut laser quelconque. Dans l'état bas, la sortie sera tirée à moins de 0.8V.

2. TX Désactiver est une entrée qui est utilisée pour arrêter la sortie optique de l'émetteur. Il est tiré vers le haut dans le module avec une résistance de 4.7k ~ 10kΩ. Ses états sont:

Faible (0 ~ 0.8V): Transmetteur sur

(>0.8V, <2.0V): Non défini

Élevé (2.0 ~ 3.3V): Transmetteur désactivé

Ouvert: Transmetteur Désactivé

3. MOD-DEF 0,1,2 est les broches de définition du module. Ils doivent être tirés vers le haut avec une résistance de 4.7k ~ 10kΩ sur la carte hôte. La tension de traction doit être VccT ou VccR.

MOD-DEF 0 est mis à la terre par le module pour indiquer que le module est présent

MOD-DEF 1 est la ligne d'horloge de l'interface série à deux fils pour l'ID série

MOD-DEF 2 est la ligne de données de l'interface série à deux fils pour l'ID série

4. LOS est une sortie collecteur ouvert, qui doit être tirée vers le haut avec une résistance de 4.7k ~ 10kΩ sur la carte hôte à une tension comprise entre 2.0V et Vcc 0.3V. La logique 0 indique un fonctionnement normal; la logique 1 indique une perte de signal. Dans l'état bas, la sortie sera tirée à moins de 0.8V.

5. ce sont la sortie du récepteur différentiel. Ce sont des lignes différentielles de 100Ω à couplage CA en interne qui doivent être terminées par 100Ω (différentiel) au niveau des SERDES utilisateurs.

6. Ce sont les entrées différentielles de l'émetteur. Ce sont des lignes différentielles couplées AC avec une terminaison différentielle de 100Ω à l'intérieur du module.

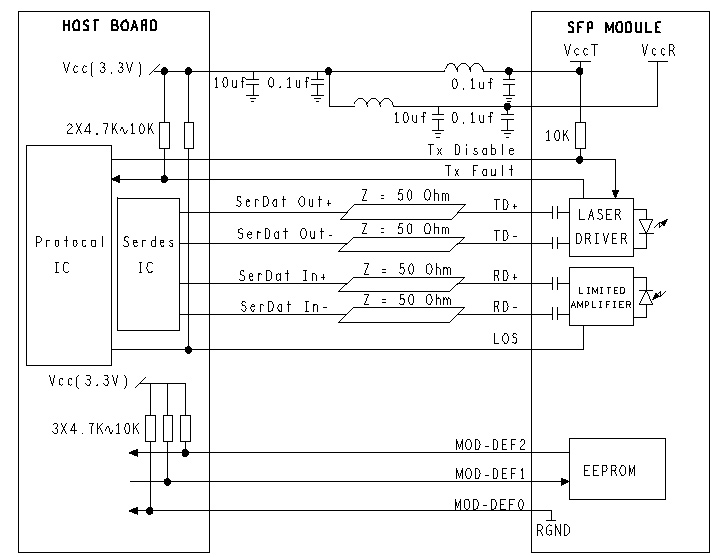

Circuit d'application recommandé
