Révolutionner la 5G Fronthaul: la solution WDM semi-active pour des réseaux rentables et évolutifs

La demande de réseaux à grande capacité et à faible latence est à un niveau record, portée par le déploiement de la technologie 5G. Alors que les réseaux 5G continuent de se développer, les solutions Fronthaul jouent un rôle essentiel pour assurer une transmission de données efficace, flexible et rentable. La solution fronthaul de multiplexage à division de longueur d'onde semi-active (WDM) émerge comme un choix innovant et optimisé, offrant un équilibre entre rentabilité et capacité haute performance. En combinant les avantages des appareils passifs et actifs, les solutions WDM semi-actives offrent l'évolutivité, la flexibilité et la fiabilité que les réseaux 5G exigent.

Qu'est-ce que le fronthaul semi-actif WDM?

Une solution fronthaul WDM semi-active est une technologie de transmission hybride qui intègre à la fois des composants passifs et actifs pour optimiser les ressources de fibre optique dans les réseaux d'accès radio 5G (RAN). Contrairement aux solutions fronthaul traditionnelles, qui reposent sur une architecture entièrement passive ou entièrement active, ce modèle hybride exploite les forces de chaque approche, offrant une flexibilité, une évolutivité et une rentabilité améliorées.

L Dispositifs passifs: il s'agit notamment des multiplexeurs à division de longueur d'onde (WDM) et des coupleurs optiques, qui ne nécessitent pas d'alimentation externe.

L Appareils actifs: ceux-ci impliquent des commutateurs optiques, des amplificateurs et des systèmes de surveillance qui nécessitent de l'énergie mais permettent un contrôle dynamique et une gestion en temps réel du trafic réseau.

La solution fronthaul semi-active WDM optimise l'utilisation de l'infrastructure fibre, offrant une solution plus efficace et évolutive pour répondre aux besoins en bande passante toujours croissants des réseaux 5G modernes.

Défis traditionnels de Fronthaul

Dans les premiers stades du déploiement de la 5G, les solutions de fibre à entraînement direct traditionnelles étaient couramment utilisées pour fronthaul. Cependant, avec l'introduction de technologies avancées telles que Massive MIMO (Multiple Input, Multiple Output) et la demande croissante de débit plus élevé, ces systèmes hérités sont confrontés à plusieurs défis:

1. Rareté des ressources en fibre: les réseaux 5G nécessitent souvent un grand nombre de fibres optiques par point d'accès, ce qui entraîne une augmentation des coûts de construction et du gaspillage des ressources.

2. Évolutivité limitée: les solutions traditionnelles ont du mal à répondre aux exigences de capacité et de performance des réseaux 5G, en particulier dans les zones urbaines très denses et les environnements C-RAN (réseau centralisé d'accès radio).

3. Complexité opérationnelle et de maintenance: La gestion et la maintenance des réseaux de fibre avec des solutions traditionnelles peuvent être gourmandes en ressources et sujettes à des pannes de réseau.

Ces limitations ont incité à une solution plus flexible, évolutive et rentable-entrer dans le système fronthaul semi-actif WDM.

Principaux avantages du fronthaul semi-actif WDM

La solution fronthaul semi-active WDM répond aux limites des approches traditionnelles en offrant cinq avantages clés qui redéfinissent les normes pour les réseaux fronthaul 5G:

1. économies massives de ressources de fibre:

Le système WDM semi-actif maximise l'utilisation des ressources de fibre existantes, réduisant ainsi le besoin de plusieurs fibres optiques. En fait, il peut réduire l'utilisation de la fibre jusqu'à 90%, réduisant considérablement les coûts de construction et d'exploitation.

2. protection de lien de niveau milliseconde:

Cette solution offre une protection et des capacités de basculement en temps réel au niveau de la milliseconde. En utilisant des commutateurs optiques actifs et des chemins de sauvegarde, il garantit une haute disponibilité et une résilience du réseau, améliorant la fiabilité jusqu'à 1000 fois par rapport aux systèmes traditionnels.

3. efficacité accrue de fonctionnement et de maintenance:

Avec une surveillance intelligente et une détection de panne, la solution fronthaul semi-active WDM augmente l'efficacité opérationnelle jusqu'à 300%. Les dispositifs actifs tels que les commutateurs optiques et les systèmes de surveillance permettent un diagnostic des pannes en temps réel, réduisant le temps de maintenance et améliorant la disponibilité globale du réseau.

4. capacité ultra-élevée de 12 longueurs d'onde:

En utilisant la technologie WDM, le système peut transmettre jusqu'à 12 signaux optiques différents simultanément sur une seule fibre, doublant ainsi la capacité de bande passante des solutions fronthaul traditionnelles.

5. Adaptation plein scénario:

Que ce soit dans des endroits urbains, ruraux ou éloignés, la solution WDM semi-active est adaptable à diverses conditions géographiques et topologies de réseau, offrant une couverture transparente et une utilisation efficace de la bande passante dans tous les environnements.

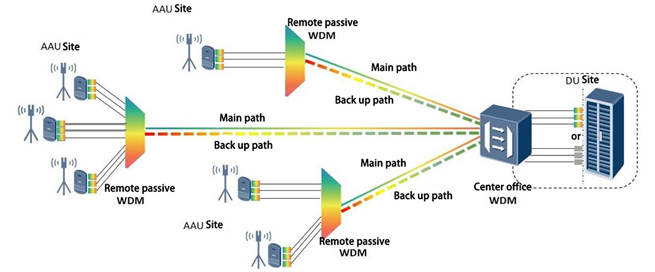

Comment fonctionne le fronthaul semi-actif WDM

Comprendre les principes de fonctionnement des solutions WDM semi-actives peut aider à clarifier comment elles offrent des performances et une fiabilité améliorées pour les réseaux 5G.

1. Signal de transmission et de multiplexage:

Du côté RRU/AAU (Remote Radio Unit/Active Antenna Unit), plusieurs signaux optiques de différentes longueurs d'onde sont combinés à l'aide d'un multiplexeur WDM passif. Ces signaux représentent des flux de données provenant de diverses stations de base ou services. Ces signaux multiplexés sont ensuite transmis sur une seule fibre optique au BBU/DU (Baseband Processing Unit/Distributed Unit).

2. fibre optique transmission:

La fibre optique fournit un canal de transmission à grande vitesse et à faible perte, assurant une livraison fiable de données sur de longues distances avec une dégradation minimale du signal.

3. réception du signal optique et démultiplexage:

Du côté BBU/DU, le signal optique reçu est démultiplexé par un démultiplexeur optique, séparant les longueurs d'onde individuelles pour un traitement ultérieur. Cela permet à chaque longueur d'onde d'être dirigée vers l'unité ou le service de traitement approprié.

4. commutation optique pour le routage dynamique:

Le système WDM semi-actif utilise des commutateurs optiques pour acheminer des signaux démultiplexés le long de routes prédéfinies. Ces commutateurs permettent un contrôle dynamique, ce qui rend le système plus flexible et résilient aux pannes en redirigeant le trafic si nécessaire.

5. Surveillance en temps réel et diagnostic de défaut:

Les dispositifs de surveillance actifs du côté BBU/DU suivent les paramètres clés tels que la puissance optique et la qualité du signal. Ces dispositifs fournissent des données de surveillance en temps réel au système de gestion de réseau, permettant une détection et une résolution rapides des pannes. En cas de défauts ou de problèmes de performances, le système de gestion de réseau peut rapidement identifier l'emplacement du problème et lancer les actions de maintenance appropriées.

Un changeur de jeu pour 5G Fronthaul

La solution fronthaul semi-active WDM est en passe de devenir une technologie de base pour la prochaine génération de réseaux 5G. En relevant les défis de la rareté des ressources en fibre, de l'évolutivité et de la complexité opérationnelle, cette solution offre un moyen rentable et fiable de fournir une connectivité haute performance dans les environnements urbains et ruraux.

Avec son mélange de composants passifs et actifs, la solution semi-active WDM améliore la flexibilité du réseau, améliore la tolérance aux pannes et optimise la capacité, offrant l'infrastructure idéale pour les déploiements 5G à haut débit. Alors que la 5G continue d'évoluer, la solution WDM semi-active est un catalyseur crucial d'architectures de réseau efficaces, évolutives et durables.
