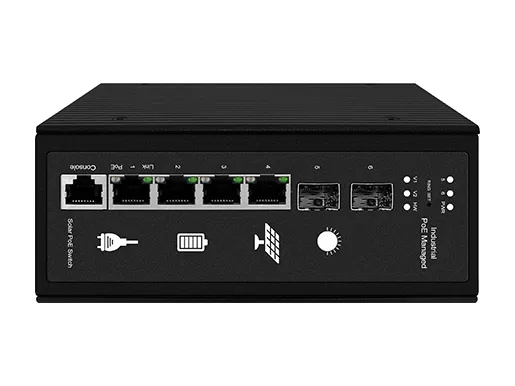

Commutateur PoE solaire géré par L2 industriel 4x1/100/1000Base TX PoE, 2x10/1000M SFP

Port console

1 * console port

Clé de réinitialisation

1

Ports PoE

1 port prend en charge IEEE802.3af/at/poe ++/bt, max 90W PoE out

2-4 port prend en charge IEEE802.3af/at, max 30W/port, sortie PoE

Pont PoE

Max 120W

Protocole réseau

IEEE 802.3; IEEE 802.3u 100BASE-TX; IEEE 802.3ab1000BASE-T; IEEE 802.3x; IEEE 802.3z 1000BASE-X; IEEE 802.3af/at; Hasidim AI PSE; IEEE 802.3ad;

IEEE 802.3q IEEE 802. 3q/p; IEEE 802.1w IEEE 802. 1d IEEE 802.1S

STP(Spanning Tree Protocol); Protocole réseau en anneau EPPS RSTP/MSTP(Rapid Spanning Tree Protocol); Protocole réseau en anneau EAPS

Port Spécification

10/ 100/ 1000BaseT(X)Auto

Mode de transmission

Stockez et avancez (vitesse de colère complète)

Bande passante

56Gbps

Transfert de paquets

40.32Mpps

MAC

8K

Tampon

4.1M

Distance de transmission

10BASE-T: Cat3, 4, 5 UTP(= 250 mètre)

100BASE-TX: Cat5 ou UTP ultérieur (= 100 mètre)

1000BASE-TX: Cat6 ou UTP ultérieur (= 1000 mètre)

1000BASE-SX: 62.5 μm/50μm MMF(2m ~ 550m)

1000BASE-LX: 62.5 μm/50μm MM(2m ~ 550m) ou 10μm SMF(2m ~ 5000m) Support universel BIDI

Taux

Ethernet 10Mbps semi-duplex, 20Mbps full duplex

Ethernet rapide 100Mbps semi-duplex, 200Mbps full duplex Gigabit Ethernet 2000Mbps full duplex

CPU

500MHZ

FLASH

16M

RAM

128M

Watt

Charge + charge complète: 300W

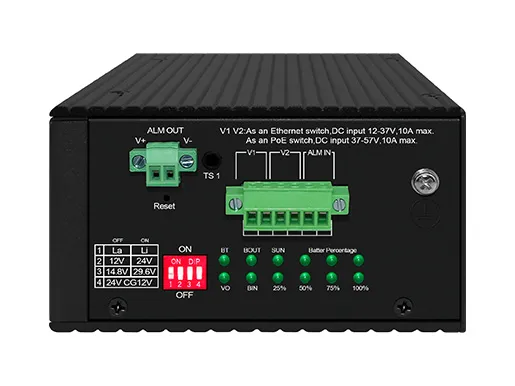

Interrupteur Fonction Interrupteur

PWR: Indicateur de puissance

SYS: Indicateur système

Port réseau: (indicateur de connexion réseau vert clair)

Voyant PoE: (connexion réseau indicateur lumière orange)

Indicateur de charge LED

BT: indicateur d'état de la batterie; VO: indicateur de succès de POE boost

BOUT: Indicateur de décharge de batterie; BIN: Indicateur de charge de batterie

SOLEIL: Indicateur d'état de l'énergie solaire; 25%-100%: Indicateur de niveau de batterie

Température de fonctionnement/humidité

-20 ~ 65 °C; 10% ~ 90% HR Non coagulation

Température de stockage/humidité

-40 ~ 70 °C; 5% ~ 90% HR Non coagulation

Taille du produit/emballage (L * W * H)

157*115mm * 45mm

410mm * 280mm * 100mm

N.W/G.W(kg)

3.5/4.1kg (Autre: Ce produit n'inclut pas les panneaux solaires ou les batteries)

Installation

Type de rail DIN (avec patte de montage mural)

Niveau de protection contre la foudre

6KV 8/20us; 8K V E SD protection électrostatique ion IP40

Garantie

Appareil entier pour 1 an (accessoires non inclus)

Tension de la batterie

12V

24V

12.6V

25.2V

14.8V

29.6V

Mode de charge

MPPT (limitation de courant et de tension-courant constant-limitation de tension-charge flottante limite de pression et de courant)

MPPT (courant et tension limitant la tension constante de courant constant)

Fonction de supplément consommable

Des appuis

Tension de détection consommable

<12.6V

<24.8V

<12.2V

<24.4V

<14.2V

<28.8V

Courant de charge évalué

15A

Flotteur de courant

50mA-1000mA

Temps de flotteur

3 heures

Arrêt de charge

Chronométrage du flotteur d'arrivée

Tension nominale et courant de charge simultané <30mA

Courant de décharge évalué

6.5A

3.6A

8.5A

4A

6.5A

4A

Tension de sortie PoE

42 ~ 57V

Puissance de sortie PoE

Maximum 120W

Circuit ouvert photovoltaïque Tension

32V

45V

32V

45V

32V

45V

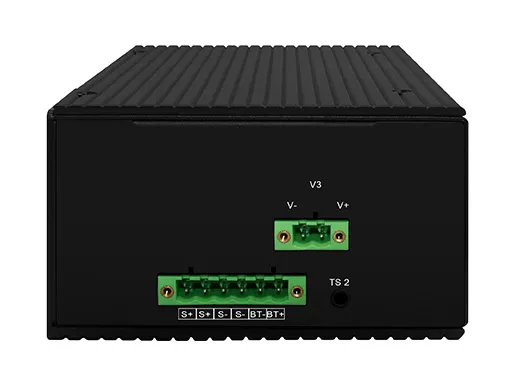

Entrée photovoltaïque

Max 57V, Max 1200W

Tension de charge maximale

14.7V

29.6V

1.6V

25.2V

14.8V

29.6V

Tension de charge flottante

13.7V

27.4V

Tension de coupure de décharge

10.1V

20.2V

9V

18V

10.2V

20.4V

Type

Spécifications du type de batterie par défaut 6 (batterie 12V * 3, batterie 24V * 3) paramètres de batterie de personnalisation

Supporte jusqu'à 500AH

Au-dessus de la température

Protection

Prend en charge l'arrêt automatique de la carte mère au-dessus de la température et de la batterie au-dessus de la température (facultatif)

Protection d'entrée

Au-dessus du courant, surtension, démarrage retardé et protection anti-connexion

Fonction de sortie

Courant supérieur, surtension et court-circuit

Lumière d'indicateur

Indicateur de fonctionnement normal du système, lampe de batterie, indicateur normal d'entrée, indicateur de décharge de charge et indicateur de défaut composite multifonctionnel

Température de travail

-20 °C ~ 65 °C

Indicateur de puissance: PWR

Sur

Puissance sur

Off

Mise hors tension

Port indicateur: 1-4

Vert sur

Liaison réseau port correspondant activé

Orange sur

Port correspondant L'alimentation PoE est activée

Port lumière clignotante

Échange de données réseau port correspondant

Indicateur SFP: 5-6

Sur

SFP sur

Off

SFP éteint

DC Indicateur D'entrée: V1/V2

Sur

Entrée normale DC

Off

DC non connecté ou anormal

IDSSL3LR-02S04GP-D15A-S

2 4 interrupteur industriel PoE solaire géré haute puissance
