Name: Convertisseur multimédia Gigabit DIP 1000Base-X à 10/100/1000Base-T
Brand: Lanao Communication Technology Limited.
Availability: InStock

Convertisseur multimédia Gigabit DIP 1000Base-X à 10/100/1000Base-T

MCAI-01S01G

MCAI-01S01G est un injecteur PoE à port unique, convertit la puissance standard de 100 ~ 240V/CA en CC basse tension qui passe par un câble LAN existant pour alimenter IEEE 802.3af/sur des accessoires réseau conformes.

Aperçu

Spécifications

Solutions de connectivité

Modèles

Ressources

Aperçu

MCAI-01S01G séries de fonctions améliorées sont le convertisseur multimédia Gigabit Ethernet adaptatif 10/100/1000Mbps qui adopte la technologie de commutation pour effectuer la conversion des médias. Il est conforme aux normes IEEE802.3, IEEE802.3u, IEEE802.3z et IEEE802.3ab. Ils fournissent la conversion des médias entre 10/100/ 1000Base-T et 1000Base Fiber SFP, 1000Base-SX/LX interfaces telles que les connecteurs multimodes LC/SC (220m/550m), connecteurs LC/SC monomode (20 // 40/60/80/100km) et connecteurs à fibre unique (WDM, 20/40/60/80km) pour diverses applications de fibre optique, qui peuvent être largement utilisées dans une solution puissante pour les projets FTTX. La fonction clé de la série améliorée prend en charge la LFP, la suppression des tempêtes de réseau, forçant le port électrique et le port de fibre sur 100M, ce qui peut répondre aux différentes exigences d'application.

Le convertisseur de médias DIP est présenté avec une conception de circuit de dissipation thermique sans ventilateur, une large gamme de température d'environnement de travail, un niveau de protection élevé, et offre une excellente qualité industrielle avec une résistance à haute/basse température et une protection contre la foudre, et améliore la fiabilité et la sécurité des réseaux industriels. Le dispositif peut être largement appliqué à divers domaines de transmission de données à large bande tels que le transport intelligent, les télécommunications, la sécurité, les titres financiers, les douanes, l'expédition, l'électricité, la conservation de l'eau et les champs pétrolifères.

Caractéristiques

Contrôle de flux de soutien (pause)
Prise en charge du lien de défaillance (LFPT)
Indication de défaut de soutien (FEFI)
Paquet jumbo avant 9K en mode convertisseur (100M/Full)
Arrêt laser automatique (ALS)
Conformez-vous à IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-SX
Conversion des médias entre 10/100/1000Base-T et 1000Base-X
Fonctionnement en duplex intégral et semi-duplex à détection automatique
Auto-sensation de MDI/MDI-X, facilitant la mise en service et l'installation du système
Fonction de chien de garde, qui peut redémarrer l'équipement automatiquement lorsqu'il est gelé
Suppression de tempête de réseau de soutien, forçant le port électrique et le port de fibre sur 100M
Grand tampon de soutien 1M
Support Jumbo frame 10 Koctets
Soutenir la qualité de service (QoS) et assurer la transmission des paquets VoIP
Mécanisme de magasin et d'avant
Options en double fibre multimode, double fibre monomode, fibre unique monomode
Distance de transmission flexible basée sur le module SFP différent
Distance de transmission 2KM ~ 100KM facultative
Protection contre les surtensions 4KV, Air-15kV ESD, protection Contact-8kV

Mode fournisseur Ports
Port fixe	11000 Base-X, 110/100/1000 Base-T
Port de fibre	1000 port Sc Base-X (SFP, SC/ST/FC facultatif)
Interface de puissance	Terminal Phoenix, double redondance d'alimentation
Ethernet Standard	Ethernet IEEE802.3 10Base-T IEEE802.3ab 1000Base-T Ethernet rapide IEEE802.3u 100Base-TX Ethernet Gigabit IEEE802.3z 1000Base-SX

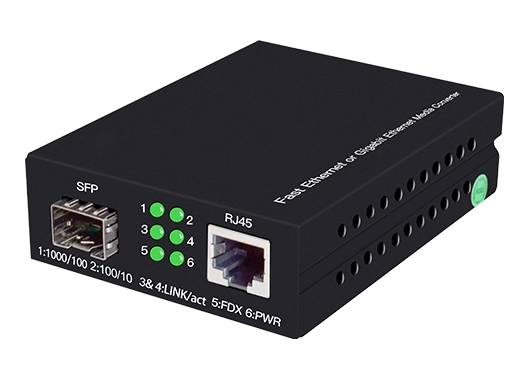

Indicateurs LED
PWR	Indicateur d'alimentation
FDX	Indicateur de mode de fonctionnement du port électrique
Lien/Acte	Lien indicateur d'état
Cuivre 100M Lien	Indicateur de taux de vitesse de port électrique
Cuivre 1000M Lien	Indicateur de taux de vitesse de port électrique
Lien fibre/Acte	Indicateur d'état de liaison de port de fibre

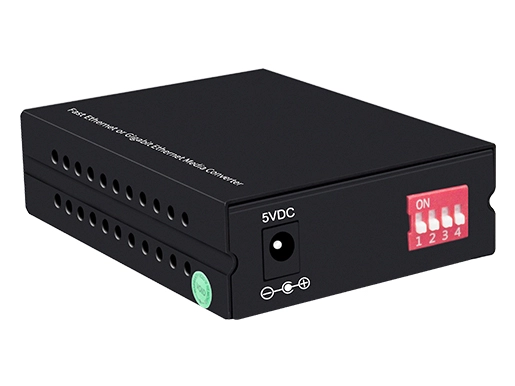

Fonction d'interrupteur de plongée
1.LFP; 2. Suppression des tempêtes de réseau; 3. Forcer le port de fibre sur 100M; 4. Forcer le port électrique sur 100M
Type de câble et distance de transmission
Twisted-Paire	0-100m(CAT5e,CAT6)
Fente SFP	Selon le module SFP
Fibre double mode unique	20/40/60/80/100KM
Fibre unique mode unique	20/40/60/80KM
Multimode double fibre	550m
Spécifications électriques
Tension d'entrée	DC 9 ~ 24V
Consommation de puissance totale	<5W
Couche 2 Commutation
Capacité de commutation	14G
Taux de transfert de paquets	10.416Mpps
Tableau d'adresse MAC	8K
Tampon	1M
Délai d'expédition	<5us
MDX/MIDX	Des appuis
Cadre Jumbo	Soutien 10 Koctets
Chien de garde	Des appuis
Contrôle du débit	Des appuis
LFPT (lien de défaillance)	Des appuis
FEFI (indication de défaut de bout en bout)	Des appuis
ALS (arrêt laser automatique)	Des appuis
Environnement
Température de fonctionnement	-40 ℃ ~ + 75 ℃
Température de stockage	-40 ℃ ~ + 75 ℃
Humidité relative	10% ~ 90% (sans condensation)
Méthodes thermiques	Sans ventilateur, dissipation thermique
MTBF	100,000 heures
Protection et certification
Protection contre les surtensions de puissance	IEC 61000-4-5 Niveau 3 (4KV/2KV) (8/20us)
Protection contre les surtensions du port Ethernet	IEC 61000-4-5 Niveau 3 (4KV/2KV2KV) (10/700us)
ESD	IEC 61000-4-2 Niveau 4 (8K/15K)
Chute libre	0.5m
Authentification	CE/FCC/RoHS
Structure
Dimension/poids net	719327mm, 0.2Kgs
Installation	Bureau, montage mural
