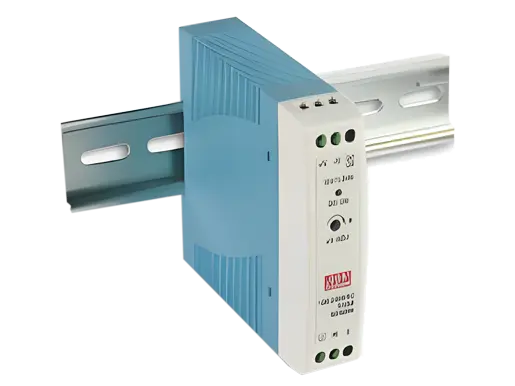

Name: Alimentation électrique à rail DIN industriel à sortie unique 20W
Brand: Lanao Communication Technology Limited.
Availability: InStock

Aperçu

Spécifications

Solutions de connectivité

Modèles

Ressources

Caractéristiques:

● Entrée universaI AC/gamme FuII

● Protections: Court-circuit / OverIoad / Over voitage. CooIing par convection d'air libre

● Peut être instaIIedon DIN raiI TS-35/7.5 ou 15. BuiIt dans DC Ok signaI actif

● Indicateur LED pour la puissance allumée

● Pas de consommation d'énergie Ioad <0.75w. 100% test de burn-in fuII Ioad

● 3 ans de garantie

MODÈLE		MDR-20-5	MDR-20-12	MDR-20-15	MDR-20-24
SORTIE	TENSION DC	5V	12V	15V	24V
	COURANT NOTÉ	3A	1.67A	1.34A	1A
	GAMME ACTUELLE	0 ~ 3A	0 ~ 1.67A	0 ~ 1.34A	0 ~ 1A
	PUISSANCE RATÉE	15W	20W	20W	24W
	RIPPLE & BRUIT (max.) Note.2	80mVp-p	120mVp-p	120mVp-p	150mVp-p
	TENSION ADJ. GAMME	4.75 ~ 5.5V	10.8 ~ 13.2V	13.5 ~ 16.5V	21.6 ~ 26.4V
	TOLÉRANCE DE TENSION Note.3	± 2.0%	± 1.0%	± 1.0%	± 1.0%
	RÉGLEMENTATION DE LIGNE	± 1.0%	± 1.0%	± 1.0%	± 1.0%
	RÉGLEMENTATION DE LA CHARGE	± 1.0%	± 1.0%	± 1.0%	± 1.0%
	MISE À JOUR, TEMPS DE HAUSSE Note.5	500ms, 30ms/230VAC 1000ms, 30ms/115VAC à pleine charge
	TENEZ LE TEMPS (Typ.)	50ms/230VAC 20ms/115VAC à pleine charge
ENTRÉE	GAMME DE TENSION	85 ~ 264VAC 120 ~ 370VDC
	GAMME DE FRÉQUENCE	47 ~ 63Hz
	EFFICACITÉ (Typ.)	76%	80%	81%	84%
	AC ACTUEL (Typ.)	0.55A/115VAC 0.35A/230VAC
	COURANT INRUSH (Typ.)	DÉPART FROID 20A/115VAC 40A/230VAC
	COURANT DE FUITE	<1mA / 240VAC
PROTECTION	SURCHARGE	105 ~ 160% puissance de sortie nominale
	SURCHARGE	Type de protection: Limite de courant constant, récupère automatiquement après la suppression de la condition de défaut
	SUR LA TENSION	5.75 ~ 6.75V	13.8 ~ 16.2V	17.25 ~ 20.25V	27.6 ~ 32.4V
	SUR LA TENSION	Type de protection: arrêt o/p tension, ré-mise sous tension pour récupérer
FONCTION	DC OK SIGNAL ACTIF (max.)	3.75 ~ 6V / 50mA	9 ~ 13.5V / 40mA	11.5 ~ 16.5V / 40mA	18 ~ 27V / 20mA
ENVIRONNEMENT	TRAVAILLER TEMP.	-20 ~ + 70 ℃ (se référer à "Courbe de Derating")
	HUMIDITÉ DE TRAVAIL	20 ~ 90% HR sans condensation
	TEMP DE STOCKAGE., HUMIDITÉ	-40 ~ + 85 ℃ , 10 ~ 95% HR
	TEMP. COEFFICIENT	± 0.03%/℃ (0 ~ 50 ℃)
	VIBRATION	Composante: 10 ~ 500Hz, 2G 10min./1cycle, 60min. Chacun le long des axes X,Y, Z; Montage: Conformité aux IEC60068-2-6
SÉCURITÉ et	STARDS DE SÉCURITÉ	UL508,TUV EN62368-1 , EACTPTC 004, CNS14336-1 BSMI, AS/NZS 62368.1 approuvé
EMC	TENSION DE LA WITHST	I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
(Note 4)	RÉSISTANCE À L'ISOLATION	I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 ℃/ 70% HR
	ÉMISSION EMC	Conformité à la norme EN55032 (CISPR32), EN61204-3 classe B, EN61000-3-2,-3, EAC TP TC 020, CNS13438 Classe B
	IMMUNITÉ EMC	Conformité aux EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024,EN61000-6-1,EN61204-3, niveau de l'industrie légère, critères A, EAC TP TC 020
D'AUTRES	MTBF	236.9K h min. MIL-HDBK-217F (25 ℃)
	DIMENSION	22.590100mm (W * H * D)
	EMBALLAGE	0.17Kg; 72pcs/13.2Kg/0.91CUFT
NOTE	1. Les paramètres AII NON spéciaIIy mentionnés sont mesurés à 230VAC d'entrée, à Ioad et à 25 ℃ de température ambiante. 2. Le RippIe et le bruit sont mesurés à 20MHz de bande passante à l'aide d'un fil à paires torsadées de 12 "terminé par un condensateur uf & 47uf paraIIeI 0.1. 3. ToIerance: des idées mises en place sur Ierance, Iine ReguIation et Ioad ReguIation. 4. L'aide de puissance est considérée comme un composant qui wiII est installé dans un équipement finaI. L'équipement finaI doit être re-confirmé qu'il répond aux directives EMC stiII. Pour obtenir des conseils sur la façon d'effectuer ces tests EMC, veuillez vous référer à «Test EMI des fournisseurs de puissance des composants». (Comme avaiIabIe sur http://www.meanweII.com) 5. La longueur du temps de configuration est mesurée au premier démarrage du code Id. Allumer/éteindre le système d'alimentation peut s'accélérer pour augmenter le temps de configuration. 6. Le dératage de la température ambiante de 3.5 ℃/1000m avec le mode fanIess et de 5 ℃/1000m avec le mode de ventilateur pour un fonctionnement supérieur à 2000m(6500 pieds).

Date	Version	Description	Download
2025-03-13		Meanwell _ 24V 1A _ Supply_MDR-20 de puissance industrielle
2025-03-13		Alimentation électrique à rail DIN industriel à sortie unique 20W
