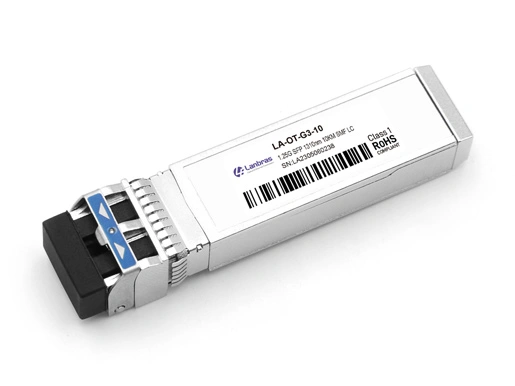

Name: Émetteur-récepteur SFP CWDM 80km 10 Gb/s
Brand: Lanao Communication Technology Limited.
Availability: InStock

Émetteur-récepteur SFP CWDM 80km 10 Gb/s

LA-OT-10G-CW46-80

Aperçu

Spécifications

Solutions de connectivité

Modèles

Ressources

Conçu pour être utilisé dans les liaisons Ethernet 10 Gigabit jusqu'à 80km par fibre monomode. Le module se compose de CWDM EML Laser, APD et Preamplificateur dans un sous-ensemble optique haute intégrée. Les fonctions de diagnostic numérique sont disponibles via une interface série à 2 fils, comme spécifié dans SFF8472. Les données du module relient jusqu'à 80km en fibre monomode 9/125um.

Caractéristiques
● Conforme aux SFF-8431 SFP et à SFF-8432 empreinte SFP enfichable à chaud
● Prend en charge les débits binaires 9.5 à 11.3 Gb/s
● Dissipation de puissance <1.5W
● Alimentation unique 3.3V
● Longueur de liaison maximale de 80km
● Transmetteur EML de longueur d'onde CWDM, détecteur photo APD
● Connecteur LC duplex
● Dissipation de puissance <1.5W
● Fonctions de diagnostic numérique intégrées
● Plage de température du boîtier: 0 °C à 70 °C

Norme
● Conforme avec SFF-8472 SFP MSA
● Conforme aux SFF-8431 et SFF-8432 SFP
● Conforme à 802.3ae 10GBASE-ZR

Évaluations maximales absolues

Paramètre	Symbole	Min.	Typ.	Max.	Unité	Note
Température de stockage	Ts	-40		85	°C
Humidité ambiante de stockage	HA	5		85	%
Tension d'alimentation	VCC	-0.5		4	V
Tension d'entrée du signal		-0.3		Vcc + 0.3	V
Seuil de dommages Récepteur		+ 4			DBm

Environnement d'opération

Paramètre	Symbole	Min.	Typ.	Max.	Unité	Note
Boîtier de fonctionnement Température	Étui	0		70	°C	Note (1)
Humidité ambiante	HA	5		85	%
Alimentation électrique Tension	VCC	3.14	3.3	3.46	V
Alimentation électrique Actuel	ICC			450	MA
Alimentation électrique Rejet du bruit				100	MVp-p	100Hz à 1MHz
Distance de transmission				80	Km
Fibre couplée	Fibre monomode					ITU-T G.653

Remarque: -10 à 60degC avec flux d'air de 1.5 m/s

Caractéristiques optiques

Paramètre	Symbole	Min.	Typ.	Max.	Unité	Note
Émetteur
Moyenne Lancée Puissance	PO	-2		5	DBm	Note (1)
Rapport d'extinction	ER	6			DB
Longueur d'onde centrale	Λc	1470		1610	Nm
Espace de longueur d'onde centrale			20		Nm
Bande de spectre Largeur (RMS)	Σ			1.0	Nm
SMSR		30			DB
Émetteur OFF Puissance de sortie	POff			-40	DBm
TX Jitter (pic-pic)	Txj			0.1	UI
TX Jitter (RMS)	Txjrms			0.01	UI
Émetteur et Pénalité de dispersion	TDP			3.0	DB
Masque pour les yeux de sortie	Conforme avec IEEE 0802.3ae
Récepteur
Optique d'entrée Longueur d'onde	Λ	1270		1610	Nm
Sensibilité du récepteur				-22	DBm	Note (2)
Saturation d'entrée Puissance (surcharge)	Psat	-8			DBm
LOS Détecter- Puissance d'affirmer	PA	-36			DBm
LOS Détecter- Puissance Deassert	PD			-23	DBm
LOS Détecter l'hystérésis	PHYS	2			DB

Remarque:

1. La puissance lancée (avg.) est une puissance couplée en une fibre monomode avec connecteur. (Avant de la vie)

2. Mesuré avec le signal de test de conformité pour BER = 10 ^-12.@10.3125Gbps, PRBS = 2 ^ 31-1, NRZ

Caractéristiques électriques

Paramètre	Symbole	Min.		Typ.	Max.	Unité	Note
Émetteur
Ligne différentielle Impédance d'entrée	RIN			100		Ohm
Données différentielles Balançoire d'entrée	VDT		300		700	MVp-p
Transmettre Désactiver Tension	Vdis		2		Vcc	V	LVTTL
Transmettre Enable Tension	Ven		Vee		0.8 Vee	V	LVTTL
Récepteur
Données différentielles Sortie Swing	VDR		400		850	MVp-p	Note (1)
Sortie LOS Tension-haute	VLOSH		Vee		0.8 Vee	V	LVTTL
Sortie LOS Tension-faible	VLOSL		2		VccHOST	V	LVTTL

Remarque: Dans la terminaison différentielle 100Ω.

Broche Description

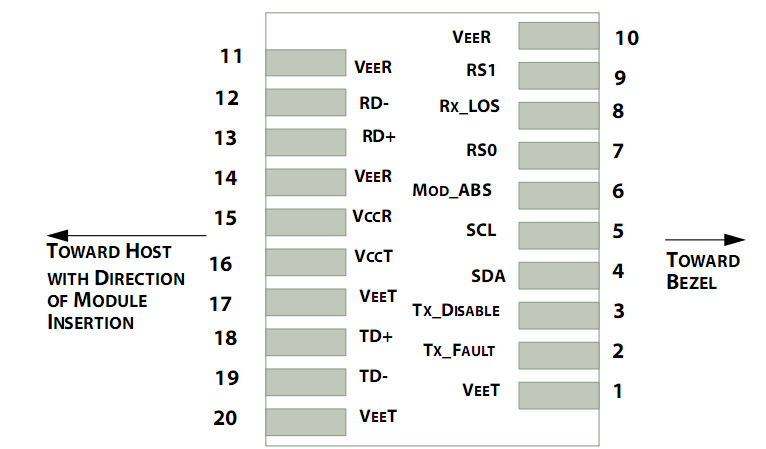

Pin Description of 10Gb/s SFP CWDM 80km Transceiver

Épin	Symbole	Nom/description	Note
1	VEET	Terre de l'émetteur (commune avec la terre du récepteur)	1
2	TFAUT	Défaut de l'émetteur.	2
3	TDIS	Désactiver l'émetteur. Sortie laser désactivée sur haute ou ouverte.	3
4	SDA	Ligne de données d'interface série à 2 fils	4
5	SCL	Ligne d'horloge d'interface série à 2 fils	4
6	MOD_ABS	Module absent. Au sol au sein du module	4
7	RS0	Taux Sélectionner 0	5
8	LOS	Perte d'indication de signal. La logique 0 indique un fonctionnement normal.	6
9	RS1	Aucune connexion requise	1
10	VEER	Récepteur au sol (commun avec la terre de l'émetteur)	1
11	VEER	Récepteur au sol (commun avec la terre de l'émetteur)	1
12	RD-	Le récepteur a inversé les données. Couplé AC
13	RD	Récepteur DATA Non inversé. Couplé AC
14	VEER	Récepteur au sol (commun avec la terre de l'émetteur)	1
15	VCCR	Récepteur Alimentation
16	VCCT	Alimentation électrique de l'émetteur
17	VEET	Terre de l'émetteur (commune avec la terre du récepteur)	1
18	TD	DONNÉES non inversées de l'émetteur dans. Couplé AC.
19	TD-	L'émetteur a inversé les données dans. Couplé AC.
20	VEET	Terre de l'émetteur (commune avec la terre du récepteur)	1

Notes:

1. La panne TX est une sortie collecteur ouverte, qui doit être tirée vers le haut avec une résistance de 4.7k ~ 10kΩ sur la carte hôte à une tension comprise entre 2.0V et Vcc 0.3V. La logique 0 indique un fonctionnement normal; la logique 1 indique un défaut laser quelconque. Dans l'état bas, la sortie sera tirée à moins de 0.8V.

2. TX Désactiver est une entrée qui est utilisée pour arrêter la sortie optique de l'émetteur. Il est tiré vers le haut dans le module avec une résistance de 4.7k ~ 10kΩ. Ses états sont:

Faible (0 ~ 0.8V): Transmetteur sur

(>0.8V, <2.0V): Non défini

Élevé (2.0 ~ 3.3V): Transmetteur désactivé

Ouvert: Transmetteur Désactivé

3. MOD-DEF 0,1,2 est les broches de définition du module. Ils doivent être tirés vers le haut avec une résistance de 4.7k ~ 10kΩ sur la carte hôte. La tension de traction doit être VccT ou VccR.

MOD-DEF 0 est mis à la terre par le module pour indiquer que le module est présent

MOD-DEF 1 est la ligne d'horloge de l'interface série à deux fils pour l'ID série

MOD-DEF 2 est la ligne de données de l'interface série à deux fils pour l'ID série

4. LOS est une sortie collecteur ouvert, qui doit être tirée vers le haut avec une résistance de 4.7k ~ 10kΩ sur la carte hôte à une tension comprise entre 2.0V et Vcc 0.3V. La logique 0 indique un fonctionnement normal; la logique 1 indique une perte de signal. Dans l'état bas, la sortie sera tirée à moins de 0.8V.

5. ce sont la sortie du récepteur différentiel. Ce sont des lignes différentielles de 100Ω à couplage CA en interne qui doivent être terminées par 100Ω (différentiel) au niveau des SERDES utilisateurs.

6. Ce sont les entrées différentielles de l'émetteur. Ce sont des lignes différentielles couplées AC avec une terminaison différentielle de 100Ω à l'intérieur du module.

Circuit d'application recommandé

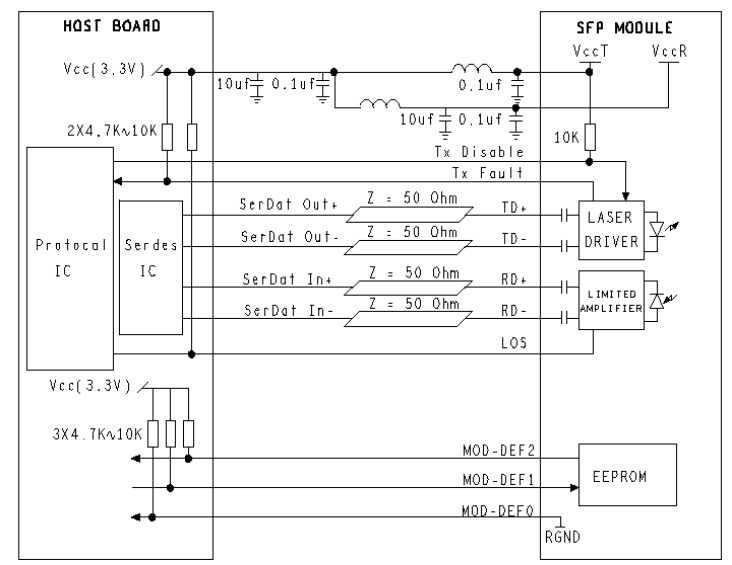

Recommended Application Circuit of 10Gb/s SFP CWDM 80km Transceiver

Dessins de contour (mm)

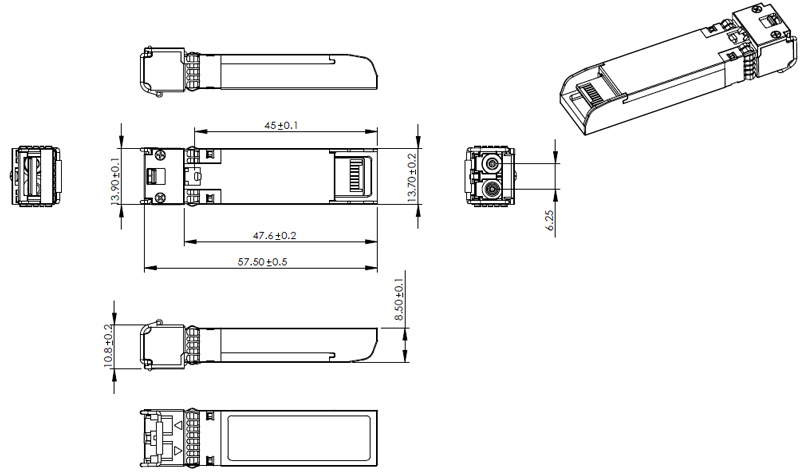

Outline Drawings (mm) of 10Gb/s SFP CWDM 80km Transceiver

Conformité réglementaire

Caractéristique	Référence	Performance
Électrostatique disge (ESD)	IEC/EN 61000-4-2	Compatible avec les normes
Interférence électromagnétique (EMI)	FCC Partie 15 Classe B EN 55022 Classe B (CISPR 22A)	Compatible avec les normes
Sécurité des yeux laser	FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2	Produit laser de classe 1
Reconnaissance des composants	IEC/EN 60950, UL	Compatible avec les normes
ROHS	2002/95/CE	Compatible avec les normes
EMC	EN61000-3	Compatible avec les normes
