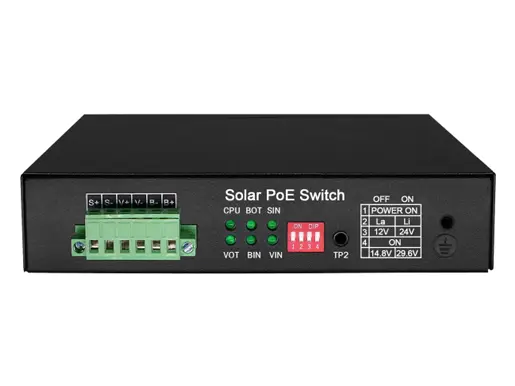

Name: Commutateur Ethernet PoE solaire UPS avec OLED 1GE 60W PoE 2GE 30W PoE 2GE Auto PoE 1GE SFP
Brand: Lanao Communication Technology Limited.
Availability: InStock

Aperçu

Spécifications

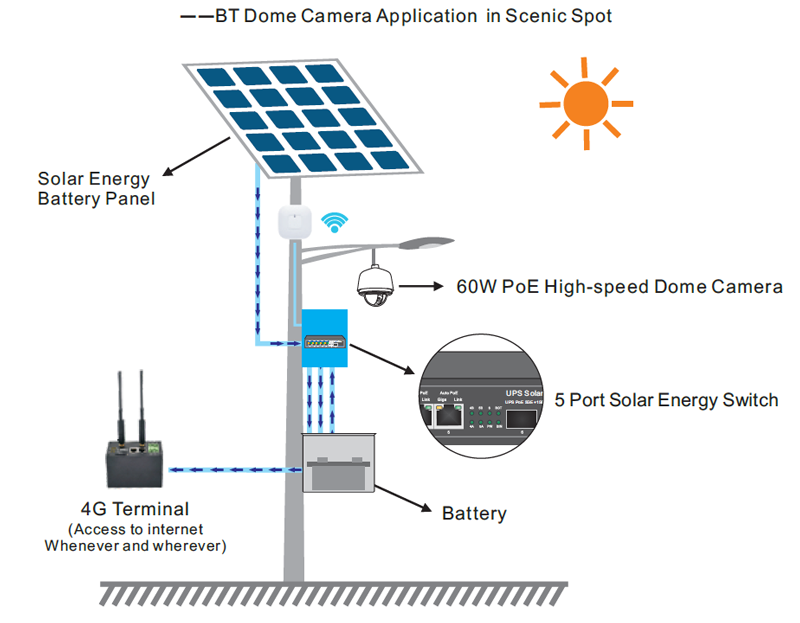

Solutions de connectivité

Modèles

Ressources

Ayant les fonctionnalités qui alimentent la production d'énergie par l'énergie solaire, l'alimentation PoE intelligente et le contrôle de l'auto-gage et du désistage,Interrupteur réseau à énergie solairePeut résoudre plus efficacement l'application du réseau et la demande d'alimentation dans des environnements complexes tels que dans les régions montagneuses éloignées, les sites pittoresques, l'électricité du réseau en mer et la construction en plein air.

1.Auto geage et dégacement

2. détection automatique de tension de batterie

3. batterie au plomb et au lithium de soutien (MAX 50AH)

4.Support 12V/24V panneau solaire d'entrée (MAX 400W)

5. puce PSE intelligente

6. norme PoE: IEEE802.3af/at/PoE

7. Sortie haute puissance (le premier port peut produire Hi-PoE, MAX 60W)

Sortie adaptative 8.4-5 port 24V/48V

9.REALTEK puce intelligente CPU

10. Affichage d'OLED

Overview of UPS Solar PoE Ethernet Switch with OLED 1GE 60W PoE 2GE 30W PoE 2GE Auto PoE 1GE SFP

Partie No.		LA-SWAI-G0105PB-S-L
Deion		5 + 1 Interrupteur PoE à énergie solaire haute puissance
Port		1*10/100/1000Base-TX 60W port PoE (données/puissance)
		2*10/100/1000Base-TX 30W port PoE (données/puissance)
		2*10/100/1000Base-TX Auto PoE port (données/puissance)
		1*1000M SFP

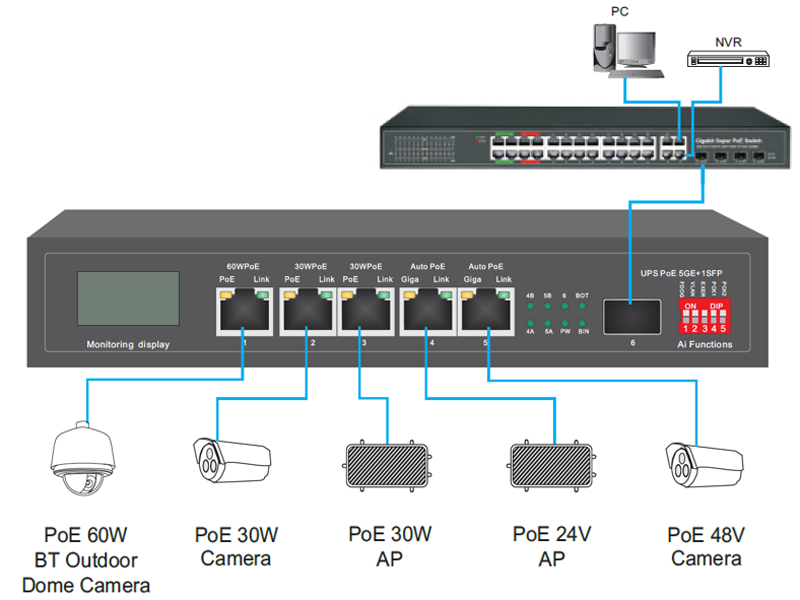

Port PoE		1port: Ai version Hi-PoE, port de puissance de sortie MAX 60W
		2-3port: IEEE 802.3af/at, port de puissance de sortie MAX 30W
		4-5port: port PoE de version AI automatique (alimentation pour appareils 48V/24V), puissance de sortie du port MAX 25W
		1-5 port de soutien PoE (premier port de sortie HiPoE _ 60W)
Fonction		Mode batterie Q_Lead-acid + mode batterie L_Lithium
Protocole réseau		802.3 IEEE
		IEEE 802.3i 10BASE-T
		IEEE 802.3u 100BASE-TX
		IEEE 802.3ab1000BASE-T
		IEEE 802.3x
		IEEE 802.3z 1000BASE-X
		IEEE 802.3af/at/PoE ++
		Ai PSE
Norme PoE		IEEE802.3af/at/PoE ++
Port Spécification		10/100/1000BaseT(X)Auto
Mode de transmission		Stocker et en avant (pleine vitesse filaire)
Bande passante		12Gbps
Transfert de paquets		8.64Mpps
Adresse MAC		2K
Tampon		2.5M
Distance de transmission		10BASE-T: Cat3,4,5 UTP (≤ 250 mètre)
		100BASE-TX: Cat5 ou plus tard UTP (150 mètre)
		1000BASE-TX: Cat6 ou plus tard UTP (150 mètre)
		1000BASE-SX: 62.5 μm/50μm MMF(2m ~ 550m)
		1000BASE-LX: 62.5 μm/50μm MM(2m ~ 550m) ou 10μm SMF(2m ~ 5000m)
		Distance de transmission max. Support 120KM pour fibre optique monomode
Vitesse de transmission		Demi-duplex Ethernet 10Mbps, duplex intégral 20Mbps
		Semi-duplex Ethernet rapide 100Mbps, duplex intégral 200Mbps
		Gigabit Ethernet 2000Mbps full duplex

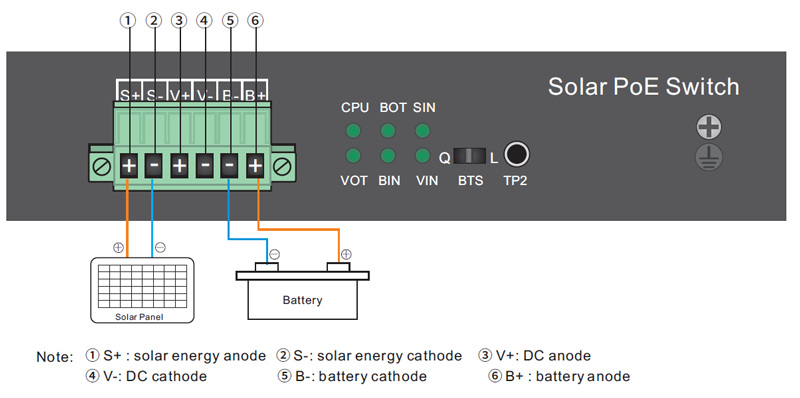

Pin de puissance		Alimentation 48V: 12 + 36-; Alimentation 24V: 45 + 78-
Puissance D'entrée		Support 12V panneau solaire d'entrée (≤ 33V) ou batteries with12V
		Prise en charge de l'entrée du panneau solaire 24V (≤ 44V) ou avec des batteries 24V
		12V batterie DC entrée: DC 15-26V;24V batterie DC entrée: 26-32V
		Puissance d'entrée panneau solaire 12V/24V MAX 200W
Fonction de charge		Gage entièrement automatique intégré
		Fonction de protection de batterie intégrée
		Reconnaissance automatique de tension de batterie
		Système d'activation automatique de batterie au lithium intégrée
		Système intégré de protection de démarrage à faible volume
Batterie		Soutenir les batteries plomb-acide 12V ou 24V MAX 50AH, 5A
		Piles au lithium 12V ou 24V de soutien MAX 50AH, 5A
Indicateur LED		PW: LED d'alimentation; BIN: Indicateur de battement; BOT: Indicateur de déchargement de la batterie;
		6: (SFP LED); 4A-5A: Port 4-5 48V PoE sur la lumière; 4B-5B: Port 4-5 24V PoE sur la lumière
		CPU: Fonctionnement du système LED; VOUT: Indicateur normal VOL de sortie PoE;
		SIN: Indicateur d'entrée du panneau solaire; VIN: Indicateur d'entrée DC
Temp de fonctionnement. et		-20 ~ + 65 °C; 10% ~ 90% HR Non-condensation
Humidité
Temp de stockage. et		-40 ~ + 70 °C; 5% ~ 90% HR Non-condensation
Humidité
Taille du produit (L * W * H)		160mm * 142mm * 35mm
Taille d'emballage (L * W * H)		300mm * 175mm * 100mm
N.W.		0.72kg (panneau d'énergie solaire, batterie ou adaptateur d'alimentation non compris)
Emballage		25pcs/ctn, 24.5kgs, dim de carton. 53.55141cm
Installation		Montage mural ou rack
Protection contre la foudre		3KV 8/20us; IP30
Certificat		Marque CE, commerciale; CE/LVD EN60950; FCC Partie 15 Classe B; RoHS;
Garantie		Appareil entier pendant 1 an (accessoires non inclus)
Panneau de commande de générateur
Batterie		Plomb-acide Batterie						Batterie au lithium
Tension de la batterie		12V				24V		12.6V		25.2V
Changement de mode		PWM (limite de courant et de tension-courant constant-limite de tension-tension et limite de courant-flottant ge)						PWM (limite de courant et de tension-limite de tension constante)
Supplément d'autoconsommation
Tension de détection d'autoconsommation		<12.6V				<25.2V		12.2V		24.4V
Courant de charge évalué		5A						-
Courant de charge flottant		50mA-1000mA						-
Fin du chargement		Chronométrage flottant atteint						Tension nominale, courant de geage <10mA
Courant de réduction évalué		6.5A				3.6A		8.5A		4A
Courant de sortie POE		MAX1.25A
Tension de sortie POE		48 ~ 56V
Tension photovoltaïque maximale		32V				44V		32V		44V
Tension de charge maximale		14.7V				29.6V		12.6V		25.2V
Tension de charge flottante		13.7V				27.4V		-		-
Tension de disjonctage		10.1V				20.2V		8V		16V
Tension de décharge de récupération		12.4V				25.8V		-		-
Communication IIC		Inquête de communication IIC et configuration de l'électricité, de la tension, du courant, du temps de mise en gage et de démontage et de l'état de fonctionnement
Protection contre la température excessive		Panneau principal au-dessus de la protection de la température et de la batterie au-dessus de la température (facultatif)
Protection d'entrée		Protection contre les surintensités, les surtensions, les retards de démarrage et les anti-inversion
Fonction de sortie		Surintensité, surtension, court-circuit
Indicateur		Indicateur de fonctionnement normal du système, indicateur de batterie, indicateur d'entrée normal, indicateur de défaillance multifonction
Température de fonctionnement		-30 ℃ ~ + 65 ℃
Indicateur

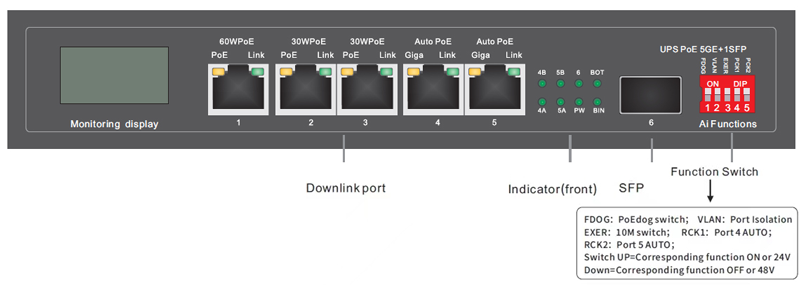

Indicateur (avant)		Statut		Deion
Puissance LED: PW		Toujours sur		Normal
		Toujours OFF		Puissance non connectée
LED de liaison descendante	Orange(PoE)	Toujours sur		Dispositifs alimentés connectés et alimentation normale
	Vert (Lien)	Toujours OFF		Pas d'appareils alimentés connectés ou pas d'alimentation électrique
SFP LED: 6		Toujours sur		SFP normalement connecté
		Toujours OFF		SFP anormalement connecté
Indicateur (avant)		Statut	Deion		Indicateur (avant)		Statut		Deion
4B: 4 port 24V PoE		Toujours sur	Puissance 24V PoE fournie		5B: 5 port 24V PoE		Toujours sur		Puissance 24V PoE fournie
		Toujours OFF	24V PoE aucune puissance fournie				Toujours OFF		24V PoE aucune puissance fournie
4A: 4 port 48V PoE		Toujours sur	Puissance 48V PoE fournie		5A: 5 port 48V PoE		Toujours sur		Puissance 48V PoE fournie
		Toujours OFF	48V PoE aucune puissance fournie				Toujours OFF		48V PoE aucune puissance fournie
BOT: Déchage de LED		Toujours sur	Batterie dans le geing, électricité> 15%		BIN: LED de charge		Toujours sur		Batterie dans le geing, électricité <98%
		Toujours OFF	Déchargement de la batterie fini ou non déchargement				Toujours OFF		Ging de batterie ou pas dans le geing
		Flicker	1/2S: électricité <15%				Flicker		Pour être complètement ged, électricité≥ 98%
BOT, BIN OFF à la fois: Ging terminé

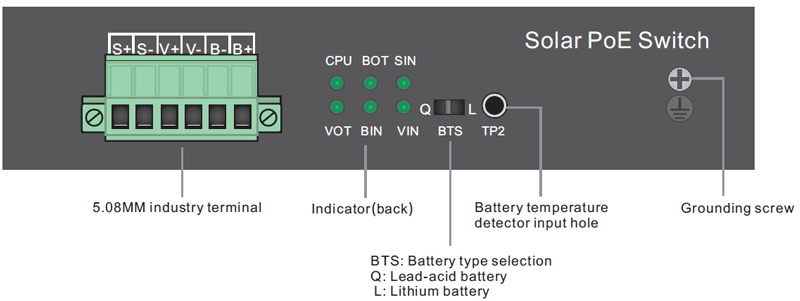

Indicateur (avant)		Statut	Deion		Indicateur (avant)		Statut			Deion
CPU: opération système LED		Toujours sur	Le système s'est écrasé		NAS: Énergie solaire EN LED		Toujours sur			Entrée d'énergie solaire normale
		Toujours OFF	Système démarré sans succès				Toujours OFF			L'énergie solaire n'est pas entrée
		Flicker	1/2S: batterie normale				Flicker			1/2S: énergie solaire en retard (temps: 10 minutes)
			1/4S: panne de batterie							1/4S: défaut d'entrée de tension d'énergie solaire, ging arrêté
BOT: Déchage de LED		Toujours sur	Batterie dans le débogage, électricité> 15%		BIN: LED de charge		Toujours sur			Batterie dans le geing, électricité <98%
		Toujours OFF	Déchargement de la batterie fini ou non en déchargement				Toujours OFF			Engage de batterie fini ou pas dans le geing
		Flicker	1/2S: électricité <15%				Flicker			Pour être complètement ged, électricité ≥ 98%
VOT: tension PoE LED normale		Toujours sur	Tension PoE normale		VIN: DC DANS LED		Toujours sur			DC DANS la normale
							Toujours OFF			DC pas d'entrée
		Toujours OFF	Tension PoE anormale				Flicker			Dc dans le défaut de tension, le geage s'est arrêté

Partie No.	LA-SWAI-G0105PB-S-L
Produit	5 + 1 Interrupteur PoE à énergie solaire haute puissance
Port	1*10/100/1000Base-TX 60W port PoE (données/puissance)
	2*10/100/1000Base-TX 30W port PoE (données/puissance)
	2*10/100/1000Base-TX Auto PoE port (données/puissance)
	1*1000M SFP
Port PoE	1port: Ai version Hi-PoE, port de puissance de sortie MAX 60W
	2-3port: IEEE 802.3af/at, port de puissance de sortie MAX 30W
	4-5port: port PoE de version AI automatique (alimentation pour appareils 48V/24V), puissance de sortie du port MAX 25W
	1-5 port de soutien PoE (premier port de sortie HiPoE _ 60W)
Fonction	Mode batterie Q_Lead-acid + mode batterie L_Lithium
Protocole réseau	802.3 IEEE
	IEEE 802.3i 10BASE-T
	IEEE 802.3u 100BASE-TX
	IEEE 802.3ab1000BASE-T
	IEEE 802.3x
	IEEE 802.3z 1000BASE-X
	IEEE 802.3af/at/PoE ++
	Ai PSE
Norme PoE	IEEE802.3af/at/PoE ++
Port Spécification	10/100/1000BaseT(X)Auto
Mode de transmission	Stocker et en avant (pleine vitesse filaire)
Bande passante	12Gbps
Transfert de paquets	8.64Mpps
Adresse MAC	2K
Tampon	2.5M
Distance de transmission	10BASE-T: Cat3,4,5 UTP (≤ 250 mètre)
	100BASE-TX: Cat5 ou plus tard UTP (150 mètre)
	1000BASE-TX: Cat6 ou plus tard UTP (150 mètre)
	1000BASE-SX: 62.5 μm/50μm MMF(2m ~ 550m)
	1000BASE-LX: 62.5 μm/50μm MM(2m ~ 550m) ou 10μm SMF(2m ~ 5000m)
	Distance de transmission max. Support 120KM pour fibre optique monomode
Vitesse de transmission	Demi-duplex Ethernet 10Mbps, duplex intégral 20Mbps
	Semi-duplex Ethernet rapide 100Mbps, duplex intégral 200Mbps
	Gigabit Ethernet 2000Mbps full duplex
Pin de puissance	Alimentation 48V: 12 + 36-; Alimentation 24V: 45 + 78-
Puissance D'entrée	Support 12V panneau solaire d'entrée (≤ 33V) ou batteries with12V
	Prise en charge de l'entrée du panneau solaire 24V (≤ 44V) ou avec des batteries 24V
	12V batterie DC entrée: DC 15-26V;24V batterie DC entrée: 26-32V
	Puissance d'entrée panneau solaire 12V/24V MAX 200W
Fonction de charge	Gage entièrement automatique intégré
	Fonction de protection de batterie intégrée
	Reconnaissance automatique de tension de batterie
	Système d'activation automatique de batterie au lithium intégrée
	Système intégré de protection de démarrage à faible volume
Batterie	Soutenir les batteries plomb-acide 12V ou 24V MAX 50AH, 5A
Batterie	Piles au lithium 12V ou 24V de soutien MAX 50AH, 5A
Indicateur LED	PW: LED d'alimentation; BIN: Indicateur de battement; BOT: Indicateur de déchargement de la batterie;
	6: (SFP LED); 4A-5A: Port 4-5 48V PoE sur la lumière; 4B-5B: Port 4-5 24V PoE sur la lumière
	CPU: Fonctionnement du système LED; VOUT: Indicateur normal VOL de sortie PoE;
	SIN: Indicateur d'entrée du panneau solaire; VIN: Indicateur d'entrée DC
Température de fonctionnement/humidité	-20 ~ + 65 °C; 10% ~ 90% HR Non-condensation
Température de stockage/humidité	-40 ~ + 70 °C; 5% ~ 90% HR Non-condensation
Taille du produit (L * W * H)	160mm * 142mm * 35mm
Taille d'emballage (L * W * H)	300mm * 175mm * 100mm
N.W.	0.72kg (panneau d'énergie solaire, batterie ou adaptateur d'alimentation non compris)
Installation	Montage mural ou rack
Niveau de protection contre la foudre	3KV 8/20us; IP30
Certificat	Marque CE, commerciale; CE/LVD EN60950; FCC Partie 15 Classe B; RoHS;
Garantie	Appareil entier pendant 1 an (accessoires non inclus)

Batterie	Plomb-acide Batterie		Batterie au lithium
Tension de la batterie	12V	24V	12.6V	25.2V
Mode de charge	PWM (limite de courant et de tension-courant constant-limite de tension-tension et limite de courant-flottant ge)		PWM (limite de courant et de tension-limite de tension constante)
Supplément d'autoconsommation
Tension de détection d'autoconsommation	<12.6V	<25.2V	12.2V	24.4V
Courant de charge évalué	5A		-
Courant de charge flottant	50mA-1000mA		-
Temps de charge flottant	3 heures		-
Fin du chargement	Chronométrage flottant atteint		Tension nominale, courant de geage <10mA
Courant de réduction évalué	6.5A	3.6A	8.5A	4A
Courant de sortie POE	MAX1.25A
Tension de sortie POE	48 ~ 56V
Tension photovoltaïque maximale	32V	44V	32V	44V
Tension de charge maximale	14.7V	29.6V	12.6V	25.2V
Tension de charge flottante	13.7V	27.4V	-	-
Tension de disjonctage	10.1V	20.2V	8V	16V
Tension de décharge de récupération	12.4V	25.8V	-	-
Communication IIC	Inquête de communication IIC et configuration de l'électricité, de la tension, du courant, du temps de mise en gage et de démontage et de l'état de fonctionnement
Protection contre la température excessive	Panneau principal au-dessus de la protection de la température et de la batterie au-dessus de la température (facultatif)
Protection d'entrée	Protection contre les surintensités, les surtensions, les retards de démarrage et les anti-inversion
Fonction de sortie	Surintensité, surtension, court-circuit
Indicateur	Indicateur de fonctionnement normal du système, indicateur de batterie, indicateur d'entrée normal, indicateur de défaillance multifonction
Température de fonctionnement	-30 ℃ ~ 65 ℃

Indicateur (avant)		Statut	Deion
Puissance LED: PW		Toujours sur	Normal
Puissance LED: PW		Toujours OFF	Puissance non connectée
LED de liaison descendante	Orange (PoE)	Toujours sur	Dispositifs alimentés connectés et alimentation normale
	Orange (PoE)	Toujours OFF	Pas d'appareils alimentés connectés ou pas d'alimentation électrique
	Vert (Lien)	Toujours sur	Signal réseau communiqué
	Vert (Lien)	Toujours OFF	Signal réseau non communiqué
SFP LED:6		Toujours sur	SFP normalement connecté
SFP LED:6		Toujours OFF	SFP anormalement connecté

Indicateur (avant)	Statut	Deion	Indicateur (avant)	Statut	Deion
4B: 4 port 24V PoE	Toujours sur	Puissance 24V PoE fournie	5B: 5 port 24V PoE	Toujours sur	Puissance 24V PoE fournie
4B: 4 port 24V PoE	Toujours OFF	24V PoE aucune puissance fournie	5B: 5 port 24V PoE	Toujours OFF	24V PoE aucune puissance fournie
4A: 4 port 48V PoE	Toujours sur	Puissance 48V PoE fournie	5A: 5 port 48V PoE	Toujours sur	Puissance 48V PoE fournie
4A: 4 port 48V PoE	Toujours OFF	48V PoE aucune puissance fournie	5A: 5 port 48V PoE	Toujours sur	48V PoE aucune puissance fournie
BOT: Déchage de LED	Toujours sur	Batterie dans le geing, électricité> 15%	BIN: LED de charge	Toujours sur	Batterie dans le geing, électricité <98%
	Toujours OFF	Déchargement de la batterie fini ou non déchargement		Toujours OFF	Ging de batterie ou pas dans le geing
	Flicker	1/2S: électricité <15%		Flicker	Pour être complètement ged, électricité≥ 98%
BOT, BIN OFF à la fois: Ging terminé

Indicateur (arrière)	Statut	Deion	Indicateur (arrière)	Statut	Deion
CPU: opération système LED	Toujours sur	Le système s'est écrasé	NAS: Énergie solaire EN LED	Toujours sur	Entrée d'énergie solaire normale
	Toujours OFF	Système démarré sans succès		Toujours OFF	L'énergie solaire n'est pas entrée
	Flicker	1/2S: batterie normale		Flicker	1/2S: énergie solaire en retard (temps: 10 minutes)
	Flicker	1/4S: panne de batterie		Flicker	1/4S: défaut d'entrée de tension d'énergie solaire, ging arrêté
BOT: Déchage de LED	Toujours sur	Batterie dans le débogage, électricité> 15%	BIN: LED de charge	Toujours sur	Batterie dans le geing, électricité <98%
	Toujours OFF	Déchargement de la batterie fini ou non en déchargement		Toujours OFF	Engage de batterie fini ou pas dans le geing
	Flicker	1/2S: électricité <15%		Flicker	Pour être complètement ged, électricité ≥ 98%
VOT: tension PoE LED normale	Toujours sur	Tension PoE normale	VIN: DC DANS LED	Toujours sur	DC DANS la normale
	Toujours sur	Tension PoE normale		Toujours OFF	DC pas d'entrée
	Toujours OFF	Tension PoE anormale		Flicker	Dc dans le défaut de tension, le geage s'est arrêté

Connectivity Solutions of UPS Solar PoE Ethernet Switch with OLED 1GE 60W PoE 2GE 30W PoE 2GE Auto PoE 1GE SFP

Informations de commande
LA-SWAI-G0105PB-S-L	Commutateur Ethernet PoE solaire UPS avec OLED, port PoE 110/100/1000Base-TX 60W (données/puissance), 210/100/1000Base-TX 30W port PoE (données/puissance), 210/100/1000Base-TX Auto PoE port (données/puissance), 11000M SFP
