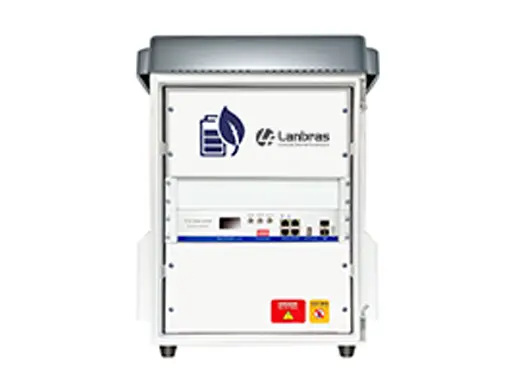

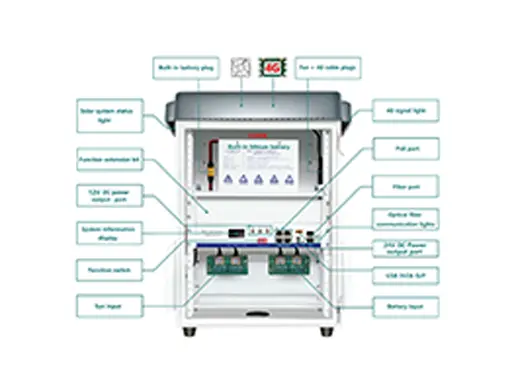

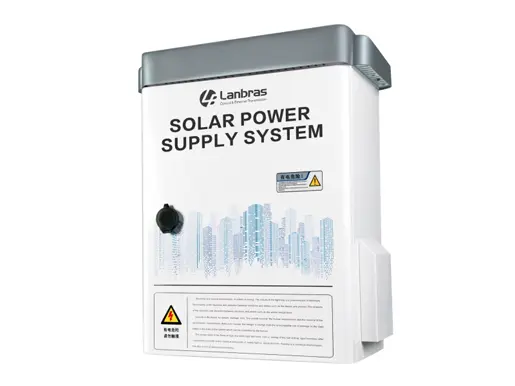

| Nom | Système d'énergie solaire PoE Smart Box |
| Modèle | LA-SB5100 |
| Port PoE | HiPoE | 2x1000M HiPoE Max sortie 90W |
| AUTO PoE | 2x1000M 48V(standard) /24V(non standard) |
| Identification automatique de l'alimentation |
| Port de communication réseau | Port SFP | Interface de fibre optique 2xGigabit SFP (support de réseau d'anneau de fibre optique) |
| Port Ethernet | 3x ports Ethernet 100M (port fixe externe 15EDGW-3.81) |
| Port d'alimentation électrique conventionnel | DC 24V | 1 ensemble DC 24V max sortie 30A au total |
| DC12V | 3 ensembles DC12V (prise mâle DC5525) Max sortie 10A au total |
| DC12V | Deux ensembles de DC12V (port fixe externe 15EDGW-3.81) courant total de sortie maximum 10A |
| DC5V | 1 ensemble USB 5V2A |
| Énergie | Panneau solaire D'entrée | Quatre ports d'entrée disponibles pour connecter 4 panneaux solaires |
| Port de stockage | Pack de batterie d'entrée | 4 batteries de capacité différentes peuvent être connectées en même temps |
| Port 4G | SIM | 1 Micro SIM fente |
| OLED | Taille | OLED de 1.3 pouces; Température de travail: - 40 ℃ à 70 ℃ |
| Affichage d'état | Charge et disger le courant, la tension, le courant et la tension du panneau solaire de voltage de la batterie; courant et tension de l'équipement de charge. |
| Affichage des statistiques | Puissance totale de disge; consommation d'énergie cumulative |
| Externe | Statut des panneaux solaires | SPU |
| Indicateur LED | Statut de la batterie | BAT |
| Charge | CHG |
| Disge | EDC |
| Pourcentage de la batterie | PTC 25%-100% |
Hôte
Panneau Indicateur | Fibre optique | L: État de transmission de données de fibre optique |
| Indicateur de liaison montante |
| Puissance | P: Démarrage du système |
| Indicateur d'état |
| 4G Indicateur | Alimentation électrique | PWR: Lumière rouge sur |
| Réseau 4G | Lumière jaune sur |
| LAN | Lumière verte clignotante |
| Performances de charge et de déchargement | Max courant de charge | 25.2V 45A |
| Max | 40A |
| Courant de disge |
MPPT
Suivi intelligent | La première étape de l'état de perte de puissance de la batterie: le ruissellement (faible courant augmentant uniformément) |
| La deuxième étape est l'étape principale: l'efficacité maximale du geage MPPT dans le courant de geage nominal |
| Le troisième étage du ging de tension constante: lorsque la capacité atteint la valeur prédéterminée, arrêtez le geage |
| Performance de la transmission réseau | Protocole réseau | IEEE802.3, IEEE802.3i, IEEE802.3u, IEEE802.3z, IEEE802.3x |
| Bande passante du fond de panier | 56G |
| Taux de transfert de paquets | 40.32Mbps |
| Adresse MAC | 8K |
| Taux de port | État automatique: 10m / 100M / 1000m adaptatif; |
| État manuel: réglage réglable |
| Fibre optique | Les doubles ports SFP prennent en charge la connexion réseau en anneau, distance de transmission 120km (module de fibre optique externe) |
| Réseau d'anneau |
| Performance PoE | Norme PoE | IEEE802.3 AF(15.4W)/AT(65W)/BT(90W) |
| AUTO POE 802.3AF/À DC48/DC24; Identification automatique à (30W) |
| Norme 1EEE802.3 AF (15.4 w) /à (30 W) |
| Distance PoE | Plus de câble de classe 5 180 câble M / over classe 6 250M |
| Prolongation de: 100M/ON:250M |
| Protection PoE | Haute fréquence/surtension/surcharge de court-circuit |
| Démarrage PoE | Les ports sont alimentés un par un avec un intervalle de 50 millisecondes |
4G
Communication Performance | Mode | 4G/3G |
| Opérateurs | Opérateurs étrangers personnalisables |
| Stockage interne | 8M Flash 64M cache |
| Fonctionnement | 5W |
| Consommation de puissance |
| Protocole réseau | IEEE802.11 b/g/n |
| Vitesse de transmission | 300Mbps |
| Port série | RS232, RS458 |
| Antenne | Construit dans la double antenne 4G et la double antenne WIFI |
| Retard de charge | Détecter l'éclairage contrôler avec précision le ge et disge |
| Protection contre les décharges et les décharges | Courant inverse | Empêchez la batterie de retourner dans le panneau solaire les jours nuageux ou la nuit |
| Protection |
| Puissance sur la détection | Évitez les dommages à l'équipement causés par un démarrage répété lorsque vous allumez une statue de faible puissance |
| Fil Connect | La connexion inverse ne brûlera pas l'appareil |
| Protection |
| PCM | Le double PCM protège la batterie contre le surcontrôle et la sur-disge |
| Protection de charge | Utilisation de l'algorithme de suivi de ge efficace MPPT pour prolonger la durée de vie de la batterie |
| Haute température | Détectez la température de la carte principale, arrêtez automatiquement le système pour protéger l'hôte |
| Protection |
| Élevé | Lorsque la température interne du système dépasse + 45 ℃, commencez la ventilation et la dissipation de chaleur pour équilibrer la température de l'environnement interne du système |
| Température |
| Dissipation de chaleur |
| Sécurité de connexion physique | Inverser | Panneaux solaires et packs de batteries: évitez de brûler lors d'une connexion inverse positive et négative |
| Protection de connexion |
| Démarrage automatique de l'identification | Pas besoin de connecter les batteries, les panneaux solaires en séquence |
| Reconnaissance automatique, plug and play |
| PoE Coffre-fort | Répondre à la norme internationale d'alimentation IEEE802.3, appareils jamais brûlés, identification automatique du protocole d'équipement de réception d'énergie |
| Alimentation électrique |
| Sécurité de connexion réseau | Chien de garde RJ45 | Prise en charge du redémarrage automatique du réseau et sans entretien |
| Chien de garde SFP | Soutenir le redémarrage automatique de la fibre optique |
| Sécurité d'alimentation PoE | Alimentation électrique | Détection d'alimentation de soutien, redémarrage automatique et sans entretien |
| Chien de garde |
| Caractéristiques de la batterie | Capacité de batterie | DC24V 50AH 1200 Watt (norme d'usine) |
| Cellule de batterie | CATLE |
| Temps de charge et de déversement | 1. soutien à plusieurs reprises ge et disge pour 1200-3000 fois; |
| 2. gardez plus de 80% de la capacité de seing, |
| 3. la durée de vie est de 5-7 ans. |
| Perte de commutation/ | Perte de conversion 10% + capacité de protection 20% |
| Capacité de protection | 1200 × 30% = 840w (capacité disponible réelle) |
| Volume/Poids | 235(L)× 155(W)× 115(H),7.2Kg (batterie intégrée standard)) |
| Prolongez | Le système interne peut être étendu à 2 batteries × 1200 watts = 2400 watts (capacité de batterie externe illimitée) |
| Température de travail | -25 ℃ ~ + 55 ℃ (environnement à basse température nécessite de régler la batterie externe sous terre) |
| Personnalisé | Capacité personnalisée de soutien et durée de cycle de conception en fonction de la consommation de puissance de l'équipement de charge |
| Pack de batterie externe |
| Caractéristiques des panneaux solaires | Science des matériaux | Silicium monocristallin |
| Puissance | Puissance de crête 200W |
| Tension de crête | DC 30.23V |
| Circuit ouvert Tension | DC36.2V |
| Courant de crête | 6.67A |
| Courant de court-circuit | 7.34A |
| Maximum | 1000 V DC (IEC) / 600 V DC (UL) |
| Tension du système |
| Efficacité de conversion | 20.00% |
| Interrupteur | Allumer et éteindre | Des appuis |
| Contrôle PoE | 48V/24V/Éteindre |
| (Port 1, port 2 soutien 3 niveaux ion) |
| Chien de garde du port SFP | ON/OFF |
| Chien de garde du port RJ45 | ON/OFF |
| Contrôle VLAN | Quand allumez-le, le port 2-4 ne communiquera pas les données les uns avec les autres, le port 1 et le port optique peuvent communiquer des données avec le port 2-4 |
| Extension réseau | On / off: Commutation 10M / 100M |
| D'autres | Méthode d'installation | Mur monté; Installation Derrick |
| Ensoleillement Angle | 30-85 degrés ajustés (selon différentes zones) |
| Cas | Toute la plaque d'acier galvanisée pulvérisée avec de la peinture extérieure |
| Matériau de la coque | Catégorie de protection IP30; coquille de fer |

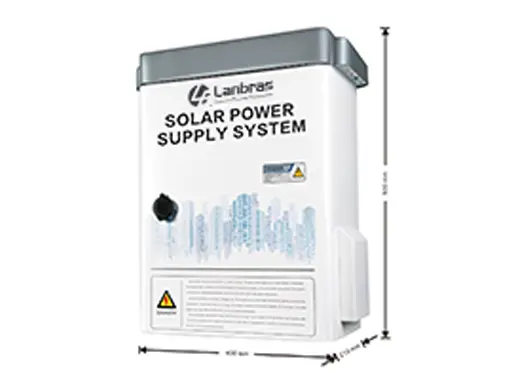

| Taille du produit | 500(L)× 400(W)× 210(H) |
| Taille du paquet | 600(L)× 490(W)× 300(H) |
| Poids global | ≤ 20kg, y compris l'emballage (machine nue 12.5kg) (batterie 7.15kg) |
| Environnement de travail hôte | Température de travail | -40 ℃ ~ + 55 ℃(-40 ~ + 131F) |
| Température de stockage | -40 ℃ ~ + 75 ℃(-68 ~ + 199F) |
| Humidité relative | 5% ~ 95% (pas de condensation) |
| Norme de l'industrie | Certification | Répondez aux normes UN38.3 MDS 3C, CE, FCC, RoHS |
