Name: Boîte d'extérieur IP55, avec 2x1000 Base-X, 8x1 0/100/1000 Base-T PoE Switch
Brand: Lanao Communication Technology Limited.
Availability: InStock

Boîte d'extérieur IP55, avec 2x1000 Base-X, 8x1 0/100/1000 Base-T PoE Switch

OSBAIM-02S08GP-Z

Aperçu

Spécifications

Solutions de connectivité

Modèles

Ressources

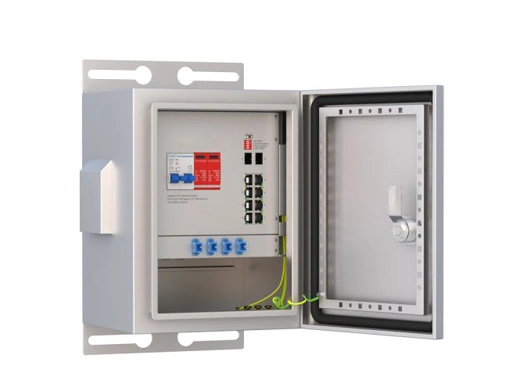

OSBAIM-02S08GP-Z boîtier de commutateur PoE extérieur intégré avec commutateur PoE industriel 2x1000 Base-X, 8x1/100/1000 Base-T, il est de taille miniature avec un niveau de protection élevé IP55. La boîte offre une excellente qualité industrielle avec une résistance à haute/basse température et une protection contre la foudre, ce qui améliore la fiabilité et la sécurité des réseaux.
Il peut répondre aux exigences de déploiement du transport ferroviaire, de la ville sûre, du transport intelligent, de la vidéosurveillance et d'autres applications.

Caractéristiques
● Commutateur PoE industriel intégré, 2x1000 Base-X, 8x1/100/1000 Base-T
● Coque: boîtier étanche IP55
● Refroidissement: Ventilateurs automatiques de refroidissement
● Temp de travail: -40 ℃ ~ 75 ℃
● Puissance interne de la boîte: 300w (pour le commutateur PoE)
● Plateau de fibre optique
● Protecteur de surtension
● Disjoncteur d'air

Cabinet
Matériel	Tôle galvanisée de haute qualité, épaisseur 1.2mm
Matériel	Boîte de montage oreilles épaisseur 1.5mm
Poids	Poids net: 8.8KG, poids brut: 9.6KG
Serrure	Serrure triangle
Porte	La porte a des bandes de caoutchouc étanches intégrées et des nervures de renforcement intégrées
Partie inférieure	Le diamètre du trou d'entrée du câble au fond de la boîte est de 50mm, et il y a un trou d'entrée d'air au fond de la boîte (filet insert-preuve soudé à l'intérieur)
Ventilateur	AC 220V avec contrôle de température, 3000 ± 10% RFM, volume d'air 90CFM, 929225mm, longueur de ligne 300mm
Fibre optique	Bride en fibre SC à 4 ports, avec boîte à fibres à 8 cœurs
Disjoncteur d'air	Il a des fonctions de protection contre les courts-circuits, de protection contre les surcharges et d'isolement et dispose d'une courbe en forme de C actéritique de déclenchement magnétique thermique (5ln-10ln)
Installation	Pole/Mur d'installation
Interrupteur
Port fixe	2x Base 1000-X, 8x1/100/1000 Base-T
Indicateurs LED	PWR, OPT, NMC, ALM
Interface de puissance	Entrée AC
Commutateur DIP
1	Chien de garde PoE
2	Extension 250m
3	Isolement du port
4	Alimentation VIP + QOS
Type de câble et distance de transmission
Paire torsadée	0-100m(CAT5e,CAT6)
Fibre optique monomode	20/40/60/80/100KM
Fibre optique multimode	550m
Topologie réseau
Topologie d'étoile	Des appuis
Topologie de bus	Des appuis
Topologie de l'arbre	Des appuis
Topologie hybride	Des appuis
Spécifications électriques
Tension d'entrée	AC100 ~ 240V, 50/60Hz
Consommation de puissance totale	<246w (avec PoE)
Alarme de tension	Des appuis
Soutien PoE
Ports PoE	1-8 Ports
Affectation des broches	1, 2, 3, 6
Norme PoE	802.3af, 802.3at (15w/30w)
Couche 2 Commutation
Capacité de commutation	26G
Taux de transfert de paquets	19.34Mpps
Tableau d'adresse MAC	16K
Tampon	2M
Délai d'expédition	<5us
MDX/MIDX	Des appuis
Cadre Jumbo	Soutien 10KBytes
Chien de garde	Des appuis
Isolement du port	Des appuis
Environnement
Température de fonctionnement	-40 ℃ ~ + 75 ℃
Température de stockage	-40 ℃ ~ + 85 ℃
Humidité relative	5% ~ 95% sans condensation
Méthodes thermiques	Ventilateurs automatiques de refroidissement
MTBF	100,000 heures

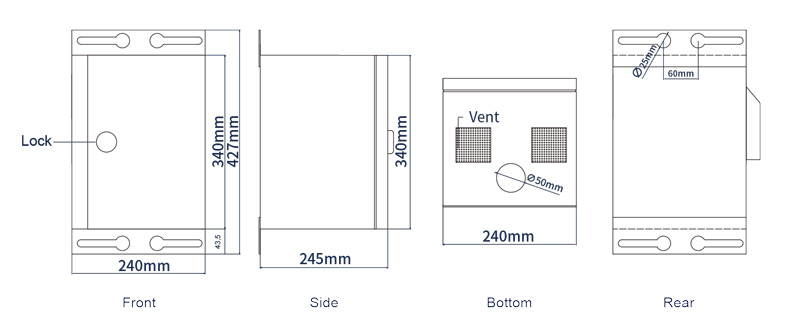

Dimensions mécaniques
Taille du produit (D x W x H)	245x240x340mm
Méthode d'installation	Montage mur/pôle
EMC et protection d'entrée
Niveau IP	IP55
Protection contre les surtensions de puissance	IEC 61000-4-5 Niveau X (8KV/6KV)
Protection contre les surtensions du port ETH	IEC 61000-4-5 Niveau X (8KV/6KV)
RS	IEC 61000-4-3 Niveau 3 (10 V/m)
EFI	IEC 61000-4-4 Niveau 3 (1V/2V)
CS	IEC 61000-4-6 Niveau 3 (10 V/m)
PFMF	IEC 61000-4-8 Niveau 4 (30A/m)
DIP	IEC 61000-4-11 Niveau 3 (10V)
ESD	IEC 61000-4-2 Niveau 4 (8K/15K)
Alimentation électrique
Alimentation électrique	DC52V, 5.77A/300W
Certification
Certificats	CE, FCC, RoHS

Structure

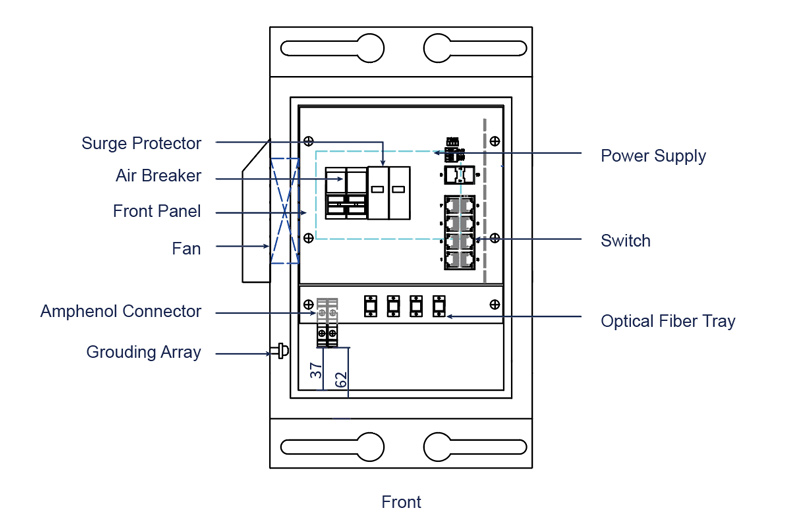

Structure of IP55 Outdoor Box

Installation

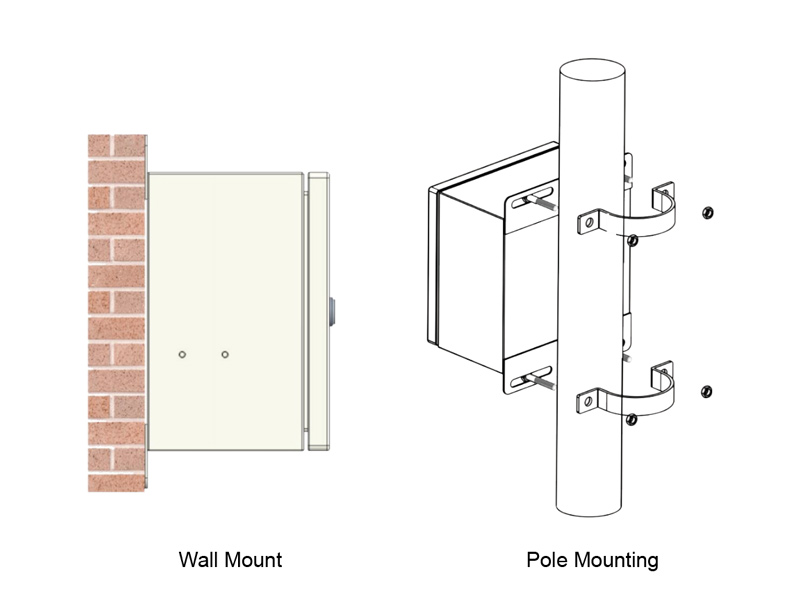

Installation of IP55 Outdoor Box

PARTIE NON	DESCRIPTION
OSBAIM-02S08GP-Z	Boîte d'extérieur IP55, avec interrupteur PoE 2x1000 Base-X, 8x1/100/1000 Base-T

Date	Version	Description			Download
2025-03-14		Datasheet_Outdoor PoE Switch Box OSBAIM-02S08GP-Z_V5.1 KZ
