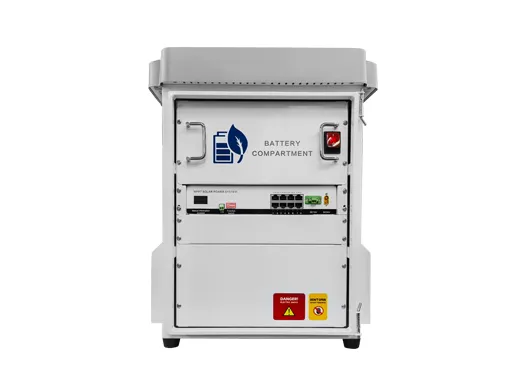

Système d'alimentation solaire IoT PoE: ensemble complet de boîte panneau solaire 8*1000M RJ45 PoE BT90W

Il s'agit d'une plate-forme d'énergie intelligente solaire tout-en-un de nouvelle génération, spécialement conçue pour les systèmes basse tension en réseau dans les applications numérisées, hors réseau et distantes. Uniquement positionné sur le marché, il combine la production d'énergie solaire, le stockage d'énergie à haut rendement, la sortie CC/PoE multitension et le réseau de données intelligent dans une conception compacte et modulaire.

Alimenté par un contrôleur de charge solaire MPPT breveté capable de charger jusqu'à 20A, le système assure une récupération optimale de l'énergie solaire et une alimentation fiable. Il prend en charge la gestion de l'énergie bimode (Grid-Priority / Solar-Priority) et dispose d'un module d'alimentation PoE haute puissance intégré (IEEE802.3af/at/bt), résoudre le défi de longue date de fournir une puissance 48V stable aux dispositifs PoE à haute consommation tels que les caméras PTZ, les ponts sans fil et les nœuds de calcul de bord.

Avec la connectivité 4G/5G intégrée, la plate-forme permet une communication transparente entre les systèmes LAN et cloud, permettant une surveillance à distance, un contrôle en temps réel et une intégration intelligente des appareils dans divers secteurs. Les modules optionnels prennent en charge la conversion AC/DC, la mise en réseau de la fibre, l'expansion des capteurs IoT et le stockage NVR, ce qui le rend idéal pour le déploiement dans la surveillance de la sécurité, la détection de l'environnement, l'agriculture intelligente, l'infrastructure énergétique, et d'autres environnements sans surveillance ou à puissance limitée.

Conçue avec une construction robuste, une protection électrique à plusieurs niveaux et des options de montage flexibles, cette plate-forme est le choix ultime pour des solutions d'alimentation et de réseau hors réseau fiables, évolutives et durables.

Caractéristiques

Architecture hautement intégrée

Ce produit de haute technologie hautement innovant intègre le contrôle de charge et de décharge MPPT, la sortie simultanée multi-tension avec protection de polarité inverse, l'alimentation PoE, l'alimentation de secours sans coupure EPS, l'échange de données réseau local, et la gestion centralisée à distance basée sur une plate-forme cloud des flux de données et vidéo. De plus, il prend en charge l'extension au mode de charge alimenté par le réseau.

Alimentation polyvalente

Utilisation des principales normes mondiales d'alimentation électrique de sécurité PoE (IEEE 802.3af/at/bt), le système dispose également de ports CC pour une sortie de courant continu simultanée, couvrant une large plage de tension de 12V CC, 24V, 36V et 48V. Un module de conversion intégré en option peut être ajouté pour transformer l'alimentation CC en CA 110 en V-277V, répondant pleinement aux diverses exigences des appareils fonctionnant simultanément à différentes tensions. De plus, un module de commande à double commutateur intégré prend en charge la commutation automatique entre les modes priorité au réseau et priorité solaire, permettant une adaptation flexible à divers scénarios d'application.

Analyse approfondie du système de commutation intelligent

Le système dispose d'un module de commande de commutation automatique bimode intégré, prenant en charge la commutation intelligente entre les stratégies «Grille-Priorité» et «Solar-Priority»:

• Mode Grille-Priorité: Idéal pour les environnements avec un réseau électrique stable, assurant un fonctionnement continu et efficace de l'appareil.

• Mode priorité solaire: adapté aux applications d'énergie hors réseau ou renouvelable, donnant la priorité à la consommation d'énergie propre pour atteindre une alimentation électrique à faible émission de carbone.

Cette solution combine une architecture d'alimentation à double voie (CA CC) avec un système de gestion de l'énergie intelligent pour surmonter les défis de compatibilité de tension sur plusieurs appareils. En permettant la commutation automatique entre les stratégies énergétiques, il fournit une solution d'alimentation hautement fiable et flexible pour les villes intelligentes, l'IoT industriel, les stations de base hors réseau, et plus-maximisant l'efficacité d'utilisation de l'énergie tout en soutenant les objectifs verts et à faible émission de carbone.

Surveillance intelligente

Équipé d'un écran OLED intégré, le système présente clairement le courant de charge/décharge en temps réel, la tension, la puissance de charge, la production d'énergie quotidienne et cumulative et les alertes de panne.
Les indicateurs LED externes permettent aux utilisateurs de vérifier facilement l'état de l'appareil sans avoir à ouvrir ou à élever l'unité.
Pour les modèles avec un routeur 4G intégré, l'état opérationnel est transmis en temps réel, résolvant les défis d'installation traditionnels tels que les composants excessifs, le câblage emmêlé, et débogage complexe-offrant une véritable expérience plug-and-play.

Protection fiable:

Le système offre 10 caractéristiques de protection de sécurité complètes, couvrant:

• Surcharge

• Surdécharge

• Activation de décharge profonde

• Redémarrage à répétition à batterie faible

• Polarité inverse

• Court-circuit

• Surintensité

• Surtension

• Surcharge

• Protection contre les surtensions, les éclairs et les surtempératures

Ceux-ci assurent un fonctionnement à long terme sûr et fiable dans diverses conditions environnementales et électriques.

Expansion flexible

Conçu avec une architecture matérielle modulaire, le système peut être facilement étendu à différents types de modèles prenant en charge l'IoT, la reconnaissance de l'IA, le stockage vidéo HD, etc.
La plate-forme logicielle prend en charge à la fois le contrôle Web et l'accès aux applications mobiles, répondant pleinement aux exigences d'alimentation et de transmission de données dans des environnements autonomes ou distants.

Application large

Ce système est largement applicable dans tous les secteurs tels que:

• Prévention des feux de forêt

• Atténuation des catastrophes géologiques

• Surveillance environnementale

• Systèmes de sécurité

• Gestion agricole

• Conservation de l'eau

• Opérations pétrolières et gazières

• Infrastructure électrique

• Télécommunications

Il fournit une solution d'alimentation efficace, stable et indépendante adaptée aux divers besoins de l'industrie.

Caractéristiques

Performance du port

• Fournit des ports PoE 802.3BT 8 × 100/1000M, chacun prenant en charge une sortie indépendante jusqu'à 90W

• Fournit un port de sortie de puissance CC 1 × 12V 5A

• Fournit un port de sortie de puissance CC 1 × 24V 5A ou 36V 5A

• Fournit une sortie 1 × EPS 12V 3A pour une alimentation sans coupure aux passerelles et aux routeurs 4G

• Fournit 1 × 35A MC4 port d'entrée solaire

• Fournit un port d'entrée 1 × AC 110V-277V pour le module d'alimentation CA, la conversion en sortie CC 36V (module AC vendu séparément)

Alimentation intelligente PoE

• Équipé de ports RJ45 2 × 100/1000Base-TX prenant en charge une puissance de sortie élevée BT PoE jusqu'à 90W par port, idéal pour alimenter des caméras PTZ à vision nocturne IR 3 ''-9'', systèmes de radiodiffusion publique, et d'autres appareils à forte demande.

• Fonctionne avec des répartiteurs de bout PD pour produire 5V, 12V, 24V et 48V, résolvant pleinement les défis de transmission et de puissance en extérieur.

• Prend en charge la transmission PoE de plus de 150 mètres, éliminant les limites de distance entre les appareils et permettant l'installation de panneaux solaires dans des endroits riches en soleil, tandis que les appareils d'extrémité restent dans des zones ombragées.

Performance de charge et de décharge

• Prend en charge une entrée de panneau photovoltaïque jusqu'à 300W, avec un contrôle de courant et de tension constant pour éviter les arrêts de suralimentation. Même lorsque l'entrée dépasse 300W, le système fonctionne en toute sécurité à 300W.

• Courant de charge: 20A

• Puissance totale de sortie de charge: 15A

Configuration de la batterie 12V: Max puissance de sortie 180W / 15A

Configuration de la batterie 24V: Max puissance de sortie 360W / 15A

Chargement de grille entièrement automatique (mode streetlight, module AC requis)

• Large gamme d'entrée AC: 110V-270V

• Sortie DC: 36V 150W courant constant/tension constante

• Prend en charge les modes priorité au réseau ou à priorité solaire

Technologie de charge et de décharge intelligente à haute efficacité

• Utilise la véritable technologie de charge/décharge MPPT en ligne pour 100% l'efficacité du suivi solaire, atteindre un maximum de suivi du point de puissance (MPP), améliorer les performances de charge jusqu'à 25%.

• Charge limite de courant: empêche la surcharge en régulant l'excès de courant d'entrée pendant la lumière du soleil ou plusieurs panneaux de haute puissance.

• Décharge synchrone: Permet la puissance hybride de la batterie et du solaire dans une faible lumière, prolongeant la durée de vie de la batterie et optimisant la consommation d'énergie.

• Charge en basse lumière: utilise des algorithmes intelligents pour exploiter l'énergie même dans des conditions nuageuses ou pluvieuses, prolongeant ainsi le temps d'exécution de la batterie.

• Recharge automatique pendant la décharge: La batterie est rechargée midi lorsque les critères de tension solaire sont remplis, même après une décharge partielle (par exemple, au 97%).

• Mode de chargement automatique du réseau: prend en charge le chargement du module de grille.

• Double canaux de sortie de puissance: 12V + 24V ou 12V + 36V

Protections de sécurité

• Identification automatique: fonctionnement plug-and-play sans contraintes de séquence de mise sous tension.

• Protection de polarité inverse: Empêche les dommages causés par un câblage incorrect (solaire/charge).

• Protection contre les surcharges/décharges: circuit de protection de la batterie PCM à deux niveaux.

• Charge/décharge chronométrée: empêche le redémarrage de l'appareil causé par les fluctuations matinales.

• Auto-activation de la batterie: la technologie EMD basse tension 0V ravive les batteries déchargées.

• Protection contre les surtempératures: arrêt automatique en cas de surchauffe ou de dysfonctionnement du panneau.

• Protection contre les courants inversés: empêche le reflux nocturne ou de la batterie à faible luminosité.

• Surveillance du contrôle de la température: ajuste la vitesse du ventilateur en fonction de la température du système.

• Chargement MPPT optimisé: assure une longue durée de vie de la batterie.

• Mise à niveau manuelle du système: prend en charge les mises à jour du micrologiciel local via USB

Affichage OLED de haute précision

• Dispose d'un écran OLED de 0.96 pouces pour une visualisation de données claire et intuitive.

• Surveillance du panneau solaire: affiche la tension du panneau solaire en temps réel et la puissance de charge.

• Surveillance de la batterie: affiche la tension actuelle de la batterie et la capacité de la batterie en pourcentage.

• Surveillance de la charge: affiche la consommation totale d'énergie des appareils connectés.

• Alertes de défaut de charge: alertes visuelles pour les conditions de surtension, de surtension et de court-circuit.

• Alertes d'entrée solaire: affiche des avertissements en cas de surtension solaire, de défaillance du capteur de température NTC et de surchauffe du système.

• Statistiques énergétiques en temps réel: affiche automatiquement la production d'électricité quotidienne et cumulative après la fin de la charge.

• Surveillance de la température de l'hôte: affiche la température en temps réel de l'unité principale (nécessite un modèle intégré à la passerelle et un logiciel de plate-forme cloud pour la visualisation PC/mobile).

Indicateurs d'état LED externes

• Indicateurs LED 8 × F8 sur l'enceinte pour:

• État du panneau solaire

• Santé du système hôte

• Niveaux de batterie et de charge/décharge

• Visible sans ouvrir l'enceinte

• LEDs d'état 4G: Puissance, signal 4G, transmission de données LAN

Plateforme IoT Cloud-Surveillance et gestion à distance(Modèle de passerelle requis)

• Affichage de la production d'énergie solaire quotidienne et cumulative

• Afficher les états opérationnels: démarrage, décharge de synchronisation, faible production d'énergie, charge, décharge, activation

• Moniteur:

• Tension solaire, courant de charge/puissance

• Tension et pourcentage de la batterie

• Diagnostics de défaut: surtension, surintensité, court-circuit, panne NTC, sur-température

• Températures hôtes et ambiantes en temps réel

• Opérations à distance: activer/désactiver la charge

• Intégration de flux vidéo: afficher des images distantes avec un stockage PC local

• Gestion des accès basée sur les rôles: gérer à distance les groupes d'utilisateurs et les autorisations au niveau du projet

Expansion flexible-Intégration spécifique à l'industrie

• Plate-forme d'énergie solaire PoE hautement intégrée combinant des modules de réseau, d'alimentation et de contrôle

• Personnalisable pour:

• Stockage NVR + HDD

• Réseaux sans fil LTE

• Capteurs IoT

• Modules de données agricoles

• Prend en charge l'intégration de plusieurs capteurs: température, humidité, élévation, niveau d'eau, vitesse du vent, vibration, radar, etc.

• Prend en charge le téléchargement de données vidéo/audio/contrôle en temps réel pour une gestion unifiée

• Options personnalisées: batteries multiples, panneaux solaires externes, etc.

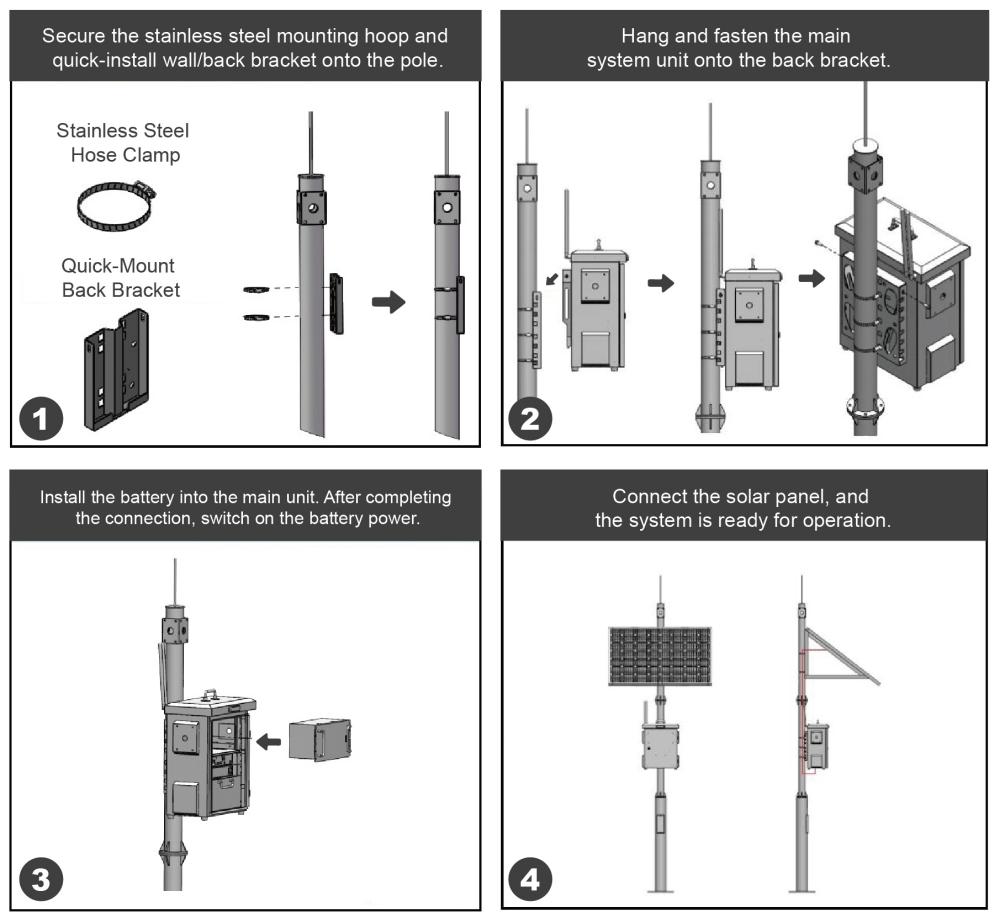

Installation rapide-Architecture distribuée

• Une nouvelle conception modulaire/distribuée réduit le temps d'installation de 60%

• Réduit de moitié les besoins de main-d 'œuvre

• Simplifie les remplacements et l'entretien après-vente

Panneaux solaires à haute efficacité

• Panneau solaire monocristallin 36V 300W

• Efficacité cellulaire jusqu'à 21%

• Tolérance de puissance: ± 5%

• 93% verre trempé à haute transmittance (ultra-clair, faible teneur en fer)

• Cadre en aluminium anodisé: résistant à la corrosion, résistant à l'usure, haute dureté

• Résiste:

• Charge de vent: 2400 Pascal

• Charge de neige: 5400 Pascal

• Durée de vie de 25 ans

• 90% sortie à 10 ans

• 80% sortie à 25 ans

• Certifié par IEC, TUV et d'autres autorités internationales

Système de stockage d'énergie avancé

• Norme: 24V / 2.5kWh batterie au lithium ternaire de qualité automobile

• Le volume et le poids sont 25% de batteries plomb-acide équivalentes

• 1200 + cycles avec rétention de capacité> 80%

• Durée de vie de 5 à 7 ans (4 × plus longue que le plomb-acide)

• Conception thermique sûre: atténue le risque de surchauffe ou d'explosion

• Température de fonctionnement: -0 °C à 55 °C

• Modèles à basse température disponibles pour le déploiement par temps froid

• Facultatif: IP67-rated boîtier en acier inoxydable de qualité militaire, submersible jusqu'à 30 jours sans dommage

Modules d'expansion personnalisables

• Module fibre monté sur rack (boîte à bornes à 4 ports)

• Module inverseur monté sur rack: 24V DC in / 110V-240V AC out, 500W

• Module AC monté sur rack: AC110V-277V in / DC36V out, 150W

• Modules d'alarme audio/visuel connectés à PoE

• Haut-parleurs alimentés par PoE

Performance stable et fiable

• L'unité principale présente une faible consommation d'énergie et une enceinte en acier galvanisé. Pour les environnements plus difficiles ou corrosifs, des boîtiers en alliage d'aluminium ou en acier inoxydable en option sont disponibles pour assurer la durabilité.

• Équipé de la dissipation thermique active, assurant un fonctionnement stable à long terme.

• Les panneaux solaires sont conformes aux normes de qualité ISO9001 et aux certifications CE/TÜV de l'UE.

• Les batteries répondent aux normes internationales de navigation maritime UN38.3 et MDS.

• Le système complet est entièrement conforme aux règles de sécurité CE, FCC et RoHS, offrant un fonctionnement fiable et sécurisé.

Scénarios d'application

• Idéal pour une large gamme d'applications, y compris:

• Surveillance de la sécurité

• Prévention des feux de forêt

• L'agriculture intelligente

• Surveillance environnementale

• Pétrole et gaz

• Réseau électrique

• Conservation de l'eau

• Atténuation des catastrophes géologiques

• Systèmes de campus

• Usines

• Zones scéniques

• Sites sans surveillance ou éloignés

Développement personnalisé spécifique à l'industrie

Conçu avec une architecture IoT ouverte, le système prend en charge une intégration profonde avec diverses plates-formes de gestion de l'industrie pour construire un écosystème de gestion de l'énergie intelligent et efficace.

Grâce à des interfaces API standardisées et des modules de conversion de protocole, il peut se connecter de manière transparente avec:

• Système de gestion intégré IoT

• Système de gestion photovoltaïque intelligent

• Système complet de gestion de l'efficacité énergétique

• Système de contrôle d'éclairage intelligent

• Plateformes de surveillance vidéo AI

• Plateformes de gestion des ressources en eau

Cela permet l'interopérabilité des données, la surveillance centralisée et le contrôle intelligent sur divers systèmes.

Informations de commande

Modules optionnels d'expansion
