Commutateur géré industriel Rackmount Layer 3 24x1/100/1000M RJ45, liaison montante 4x1G/2.5G SFP

Port fixe

24x1/100/1000Base-T RJ45

4x 1G/2.5G/10GBase-X SFP

Port de gestion

Port console 1xRJ45 (115200, 8, N,1)

2.0 1xUSB pour la configuration et la mise à jour du firmware

Norme

IEEE 802.3 10Base-T Ethernet

Ethernet IEEE 802.3u 100Base-TX

Ethernet IEEE 802.3ab 1000Base-T

Ethernet IEEE 802.3z 1000Base-X

Contrôle de débit IEEE802.3x et pression arrière

Protocole d'arbre d'espacement IEEE 802.1D

Protocole d'arborescence rapide IEEE 802.1w

VLAN IEEE 802.1Q

ITU-T G.8032 ERPS

Contrôle réseau d'authentification du port IEEE 802.1X

IEEE 802.1ab LLDP

LACP IEEE 802.3ad

Indicateurs LED

P (indicateur de puissance)

Arrêt: l'appareil est éteint ou en panne; On: la mise sous tension de l'appareil est normale

S (Indicateur d'état du système)

Clignotement: initialisation de l'appareil; On: appareil en fonctionnement normal

USB (USB Indicateur de Statut) Vert

Désactivé: clé USB non insérée ou non détectée par l'appareil

Sur: Le lecteur flash USB est détecté par l'appareil

Clignotement: l'appareil lit et écrit des données à partir d'une clé USB

ALM (indicateur de statut de défaut) Rouge

Arrêt: appareil sur état de fonctionnement normal; On: alarme de défaut

1-24 (Indicateurs des ports de cuivre) Vert

Désactivé: liaison vers le bas des ports; On: liaison avec les ports; Clignotement: données sur TX/RX

1-24 (indicateurs de vitesse de cuivre) jaune

Off: ports sur 10/100M; On: ports sur 1000M

25-28 (Indicateurs des ports de fibre) Vert

Désactivé: liaison vers le bas des ports; On: liaison avec les ports; Clignotement: données sur TX/RX

Paramètre de puissance

Tension d'entrée

36-75VDC, 100 ~ 240VAC, 1 1 entrée de puissance redondante

Courant d'entrée

1A DC/AC entrée Max

Consommation de puissance totale

Plein charge≤ 32W

Connecteur

Borne amovible 2*2 broches (DC/DC)

Prise AC à 3 broches (AC/AC)

Protection de polarité inverse

Des appuis

Protection contre les surtensions

Des appuis

Protection contre les surintensités

Des appuis

Couche 2 Fonctions

Agrégation des ports

Prise en charge de l'agrégation des ports GE

Prise en charge de l'agrégation 2.5GE

Acrégation de soutien 10GE

Acrégation statique de soutien

Prise en charge de l'agrégation dynamique LACP

Jusqu'à 64 groupes d'agrégation et jusqu'à 8 ports par groupe

Caractéristiques du port

Contrôle de flux de soutien IEEE802.3x,

Compteurs d'interface de soutien,

Port de soutien d'isolement,

Miroir de port (One-to-One, Many-to-One)

Détection de boucle de soutien (basée sur le port; basée sur VLAN)

Prend en charge la suppression des tempêtes de diffusion (diffusion; multidiffusion inconnue; unicast inconnu)

Mac-Gestion de la table d'adresse

Prend en charge la gestion statique des adresses Mac

Prend en charge la gestion dynamique des adresses Mac

Mac-adresse de filtrage de soutien

Soutenez la limite MAC basée sur le port et le VLAN

Prise en charge du claquement MAC basé sur le port et le VLAN

VLAN

Mode d'accès de soutien; Mode de coffre de soutien; Mode hybride de soutien

VLANClassification

VLAN basé sur Mac; VLAN basé sur IP; VLAN basé sur protocole

GVRP

Mode normal; Mode fixe; Mode interdit

QinQ

QinQ basé sur le port

QinQ basé sur VLAN (VLAN-empilage; VLAN-mapping)

QinQ basé sur le débit

LLDP

LLDP (protocole de découverte de couche de lien)

Protocole réseau d'anneau

IEEE802.1D-STP de soutien

IEEE802.1W-RSTP de soutien

IEEE802.1S-MSTP de soutien

Prend en charge le protocole G.8032 ERPS, un seul anneau, un sous-anneau et un anneau majeur

Temps de récupération ≤ 20ms

L2 Multicast

IGMP Snooping

Soutenir l'espionnage IGMP

Groupe Adresse

Adresse du groupe de soutien

Fonctions de sécurité

ACL

IP Standard ACL

MAC étendre l'ACL

IP étendre l'ACL

ACL IPv6

QoS

Prend en charge la classe QoS, remarquant

Prend en charge la planification des files d'attente SP, WRR

Taux-limite basé sur le port d'entrée

Taux-limite basé sur le port de sortie

Soutenir la QoS axée sur les politiques

802.1x

Contrôle d'accès au port

Contrôle d'accès Mac-adresse

Serveur RADIUS

Port-Sécurité

Port-sécurité

Garde de source IP

Port IP/liaison MAC

ARP-vérifier

Prend en charge le contrôle ARP et le filtrage des paquets ARP pour les utilisateurs illégaux

Contrôle d'accès

Contrôle d'accès utilisateur Telnet/SSH/HTTP/HTTPS de soutien

Fonctions de gestion et de maintenance

Gestion des utilisateurs

Protection par mot de passe de soutien

Soutenir la gestion des autorisations des utilisateurs

SNMP

Prise en charge de la version SNMP V1/V2C/V3

Gestion Web

Gestion Web

Prend en charge HTTP V1.1

Prise en charge de HTTPS

Gestion CLI

Console/gestion de la ligne de commande Telnet

Rmon

Alarme de soutien RMON (surveillance à distance)

Mise à niveau du micrologiciel

Mise à niveau du micrologiciel

Détection de défaut

Ping/Tracerout

Halètement en Mentant

Fonction DDM d'émetteur-récepteur optique de soutien

Détection de câble

Détection de câble de port de cuivre de soutien

NTP

Protocole de temps réseau

Syslog/Debug

Syslog/Debug

Syslog envoie à trois serveurs

Configuration Importation/Exportation

Soutenir l'importation/exportation à distance FTP/TFTP

Importation/exportation d'USB de soutien

Gestion de la double partition

Commutation à double partition de soutien

Fonctions du protocole d'application

Dhcp Snooping

Port de confiance de l'espionnage DHCP

Prise en charge de la configuration à distance-id/circuit-id

Option DHCP-82

Client DHCP

Client DHCP de soutien

Serveur Telnet

Serveur telnet de soutien

Client Telnet

Client telnet de soutien

Serveur SSH

Serveur SSH de soutien

TACACS

Soutien TACACS (terminal d'accès contrôleur d'accès système de contrôle)

Sflow

Analyse du trafic réseau de soutien

TFTP

Client TFTP de soutien

Couche 3 Fonctions

ARP

Vieillissement de la table ARP

IPv6/IPv6

Routage statique

ECMP

Prise en charge ECMP (routage multi-chemin à coût égal)

Prend en charge la configuration de l'ECMP Max next-hop

Configuration équilibrée de capacité de soutien

Politique d'itinéraire

Préfixe-liste d'ipv4

VRRP

Protocole de redondance du routeur virtuel

Spécification du protocole de routage

RIP

RIPv6/v2

OSPFv2

OSPFv2

BGP4

BGP4, BGP prend en charge le routage ECMP récursif

Soutien pour voir le nombre de voisins et l'état haut/bas

IS-IS

IS-ISv4

Entrée de routage

13K

Caractéristiques de commutation

Capacité de commutation

128Gbps

Taux de transfert de paquets

190.4Mpps

Tableau d'adresse MAC

16K

VLAN

4K

Tampon

12Mbit

Délai d'expédition

<5us

Cadre Jumbo

Soutien 10 Koctets

MDX/MIDX

Des appuis

Chien de garde

Des appuis

Structure mécanique

Protection de cas

IP40

Méthode d'installation

Rack montable

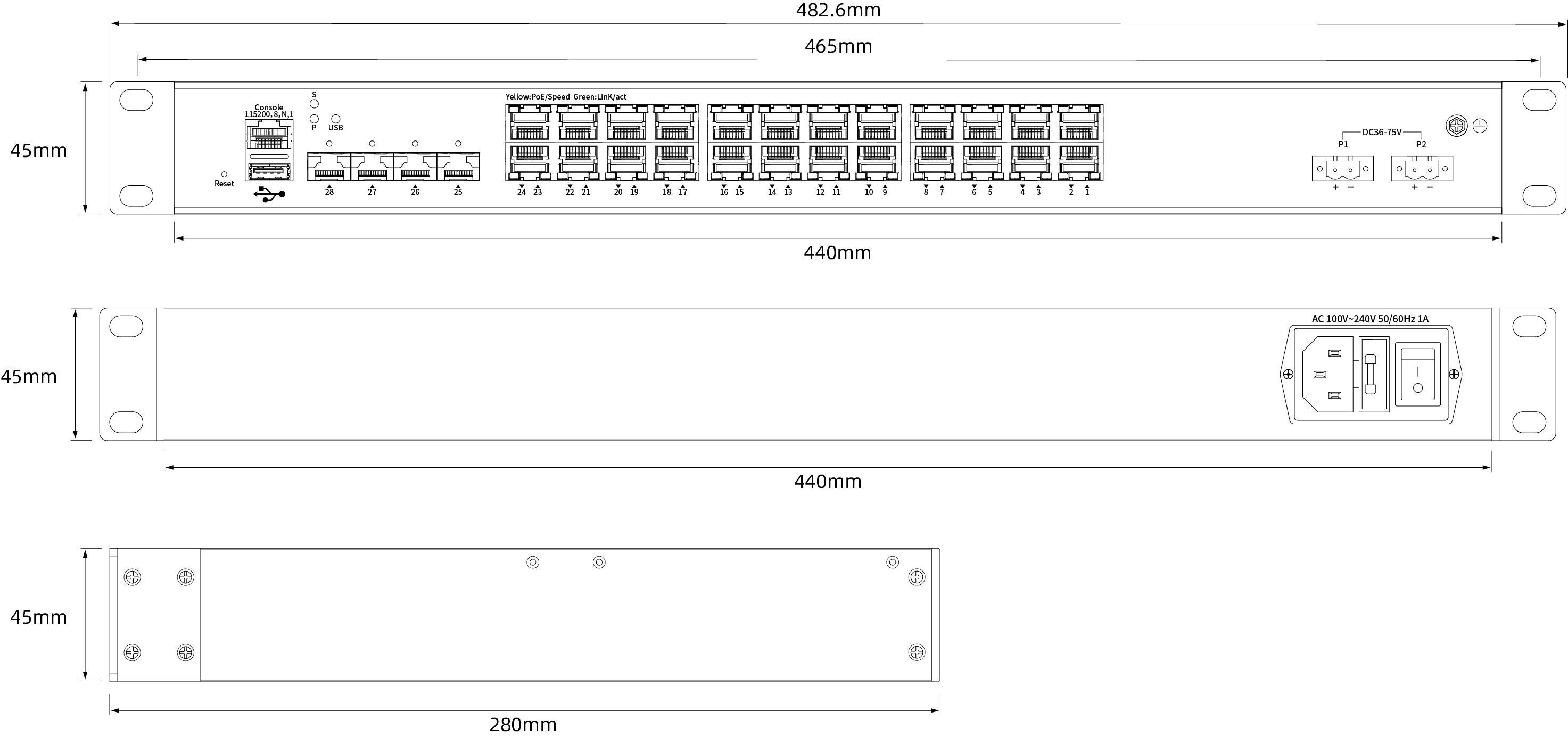

Dimension (W x D x H)

440x45x280mm

Poids

5.4kg

Environnement d'exploitation

Température de fonctionnement

-40 ℃ ~ + 75 ℃

Température de stockage

-40 ℃ ~ + 85 ℃

Humidité relative

Humidité d'opération: 10%-90% HR; Humidité de stockage: 5%-95% HR

Norme industrielle

EMS

Protection contre les surtensions de puissance: IEC 61000-4-5 DC: 6KV/6KV (8/20us)

Protection contre les surtensions d'Ethernet: IEC 61000-4-5 6KV/2KV(10/700us)

RS: IEC 61000-4-3 80 MHz-1 GHz: 10 V/m

EFT: IEC 61000-4-4 4K/2K

CS: IEC 61000-4-6 10V

ESD: IEC 61000-4-2

Personne à contacter: 8K; Air: 15K

EMI

FCC Partie 15B Classe A

Choc

IEC 60068-2-27

Chute libre

IEC 60068-2-32

Vibration

IEC 60068-2-6

Certification

CCC/CE/UKCA/RoHS/REACH/FCC

MTBF

200,000 heures

Garantie

3 ans

IRSL3M-04X24G-ADU-L

Commutateur Ethernet géré L3 industriel à montage en rack

Ports RJ45 24x1/100/1000M, ports SFP 4X1G/2.5G/10G

Entrée d'alimentation 1 1 redondante, 36-75VDC et 100 ~ 240VAC
