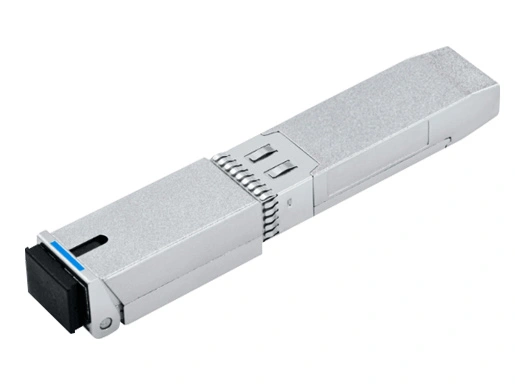

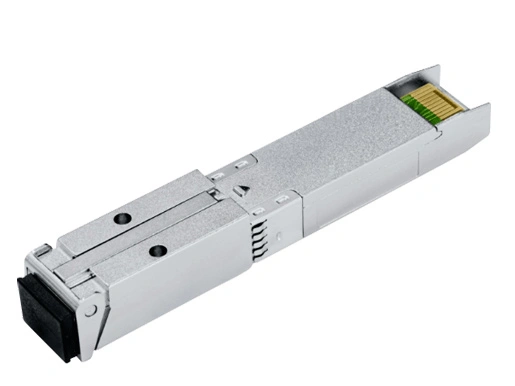

LA-GPON-ONU-34-20B-I GPON ONUBâtonAvec un emballage SFP (SFP) à petit facteur de forme, qui intègre une fonction d'émetteur-récepteur optique bidirectionnelle et une fonction MAC GPON. En étant directement branché sur l'équipement de site client (CPE) avec le port SFP standard, fournit une liaison montante GPON en amont/2.488 Gbps en aval asymétrique de 1.244Gbps au CPE sans nécessiter d'alimentation séparée, prend en charge un système de gestion ONT sophistiqué, y compris les alarmes, l'approvisionnement, Fonctions DHCP et IGMP pour une solution IPTV autonome à l'ONT.
LA-GPON-ONU-34-20B-I s'intègre parfaitement dans les équipements de communication existants, offrant aux fournisseurs de services une mise à niveau en douceur vers GPON, réduit considérablement les coûts d'installation du déploiement de l'accès à la fibre optique dans les ILM.
Caractéristiques
● SFP conforme MSA
● Notification de statut de PON Link
● Connecteur SC APC Simplex
● Conforme aux spécifications FSAN G.984.2
● Prise en charge de la notification Dying Gasp
● Classe B
● Les diagnostics numériques SFF-8472 conformes
● Jusqu'à 20km de transmission
● Température du boîtier de fonctionnement: -40 °C à 85 °C
● Identificateur de localisation de l'abonné (ESLIDE)
● 28 dB lien budget
Conformité réglementaire
Caractéristique | Norme | Performance |
Disge électrostatique (ESD) aux goupilles électriques | Méthode MIL-STD-883E 3015.7 | Classe 1 (>500V pour les broches de données, >2000V pour les autres broches) |
Disge électrostatique (ESD) au Réceptacle LC duplex IEC 61000-4-2 | IEC 61000-4-2 | Compatible avec les normes |
Interférence électromagnétique (EMI) | FCC Partie 15 Classe B EN55022 Classe B (CISPR 22B) | Compatible avec les normes |
Immunité | IEC 61000-4-3 | Compatible avec les normes |
Sécurité des yeux laser | FDA 21CFR 1040.10 et 1040.11 EN60950, EN (IEC) 60825-1, 2 | Compatible avec le produit laser de classe I |
RoHS | 2011/65/CE | Conforme aux normes |
Évaluations maximales absolues
Il faut noter que le fonctionnement de toute cote maximale absolue individuelle pourrait causer des dommages permanents à ce module.
Paramètre | Symbole | Min | Typ. | Max | Unité | Notes |
Tension de fonctionnement | Vcc | 3.14 | 3.3 | 3.6 | V |
|
Température de stockage | Ts | -40 |
| 85 | ℃ |
|
Humidité relative de fonctionnement | RH | 15 |
| 85 | % | 1 |
Notes:
1. Sans condensation
Environnement de fonctionnement recommandé
Les actériques électriques et optiques ci-dessous sont définies dans cet environnement d'exploitation, sans autre précision.
Paramètre | Symbole | Min | Typ. | Max | Unité | Notes |
Boîtier de fonctionnement Température | Haut | -40 |
| 85 | ℃ |
|
Total Tx et Rx Courant d'approvisionnement | ICC |
| 600 |
| MA |
|
Dissipation de puissance | PD |
| 2
|
| W |
|
Taux de bit (Tx) | BR |
| 1244.16 |
|
|
|
Taux de bit (Rx) | BR |
| 2488.32 |
|
|
|
Distance de transmission | TD |
|
| 20 | Km |
|
Module Initialiser le temps | T_Initiale |
|
| 70 | S | 1 |
Série à deux fils Interface Taux d'horloge | F_serial_clock |
|
| 80 | Khz |
|
Notes:
1. Suggérer de ne pas accéder à I2C jusqu'à ce que l'initialisation du module soit terminée
Caractéristiques électriques
Paramètre | Symbole | Min | Typ. | Max | Unité | Notes |
Émetteur |
Données différentielles Tension d'entrée | VIN, P-P | 100 |
| 1000 | MVpp | 1 |
Différentiel d'entrée Impédance | ZIN |
| 100 |
| Ω | 2 |
Récepteur |
Sortie différentielle Tension |
| 370 |
| 1000 | MV | 3 |
Signal Détecter la sortie HAUTE Tension | VSD_High | 2.4 |
|
| V | 4 |
Signal Détecter la sortie BASSE Tension | VSD_Faible | 0 |
| 0.8 | V | 5 |
Rise de la sortie des données Et le temps d'automne | TR/TF |
| 160 |
| PS |
|
Notes:
1. TXD /-. AC-couplé.
2.TXD/-.
3. sortie CML, AC couplé (0.1mF)
4. LVTTL avec résistance de traction interne de 1kW. Assère ÉLEVÉ lorsque l'amplitude des données d'entrée est supérieure au seuil.
5. LVTTL. Désaffirme FAIBLE lorsque l'amplitude des données d'entrée est inférieure au seuil.
Caractéristiques optiques
Paramètre | Symbole | Min | Typ. | Max | Unité | Notes |
Émetteur |
Longueur d'onde centrale Gamme | ΛC | 1290 | 1310 | 1330 | Mm | 1 |
Sortie moyenne Puissance | P0UT | 0.5 |
| 5 | DBm |
|
Sortie moyenne Puissance (Laser Off) | P0UT-OFF |
|
| -40 | DBm |
|
Mode côté Rapport de suppression | SMSR | 30 |
|
| DB |
|
Largeur spectrale (-20dB) | Λ20 |
|
| 1 | Nm |
|
Rapport d'extinction | ER | 10 |
|
| DB | 1 |
Montée optique et Heure d'automne (20%-80%) | TR/TF |
|
| 250 | Ps |
|
Génération Jitter | JG |
|
| 250 | Ps |
|
Sortie de l'émetteur E | Conforme à G.984.2 Figure 3 |
Récepteur |
Longueur d'onde centrale Gamme | ΛC | 1480 | 1490 | 1500 | Mm |
|
Surcharge |
| -8 |
|
| DBm |
|
Sensibilité (Température de la salle BOL) | Sen | -28 |
|
| DBm | 3 |
Signal Détecter Niveau d'affirmation | SDA |
|
| -29 | DBm |
|
Signal Détecter Niveau de désassertion | SDD | -45 |
|
| DBm |
|
Hystérésis | PSDA-SDD | 0.5 |
| 6 | DB |
|
1310nm Tx à 1490nm Rx distalk |
|
|
| -47 | DB |
|
1555nm Rx à Isolement 1490nm |
| 30 |
|
| DB |
|
(1550-1560nm) Ext à 1490 Rx Isolement |
| 34 |
|
| DB |
|
Réflexion arrière @ 1310nm |
|
|
| -12 | DB |
|
Réflexion arrière @ 1490nm |
|
|
| -27 | DB |
|
Réflectance Rx |
|
|
| -20 | DB |
|
1530nm à Isolement de 1490nm Rx |
| 7 |
|
| DB |
|
1539nm à Isolement de 1490nm Rx |
| 22 |
|
| DB |
|
1625nm à Isolement de 1490nm Rx |
| 22 |
|
| DB |
|
1310nm Tx à 1490nm Rx distalk |
| - | - | -47 | DB |
|
1555nm Rx à Isolement 1490nm |
| 30 | - | - | DB |
|
Notes:
1. Mesuré par le package Ethernet avec une charge utile aléatoire.
2. 4kHz à 10MHz
3. Mesuré avec le package Ethernet avec charge utile aléatoire et ER = 8,2 dB, BER = 10-10.

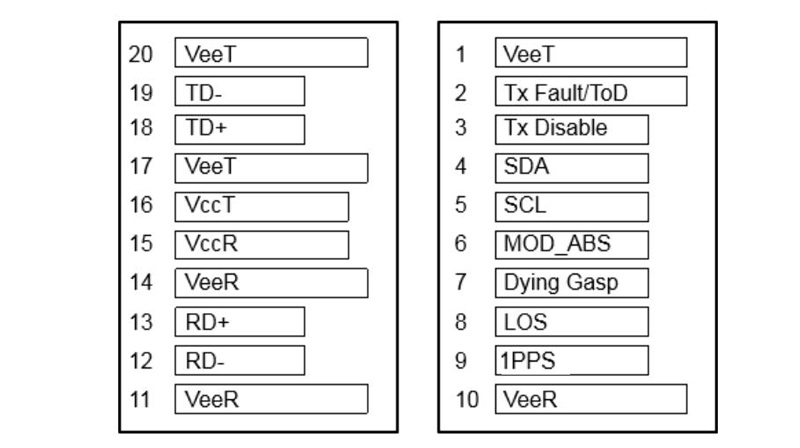

Définitions de la Pin
Épin | Symbole | Logique | Description | Notes |
1 | VeeT | NA | Module émetteur sol | 3.6 |
2 | Défaut Tx/ToD | LVTTL-OT | Faille Tx/Heure du jour | 85 |
3 | TX_DISPONIBLE | LVTTL-I | Émetteur coupé | 6 |
4 | SDA | LVTTL-I/O | Ligne de données d'interface série à 2 fils (MOD-DEF2) | 2, 7 |
5 | SCL | LVTTL-I | Horloge d'interface série à 2 fils (MOD-DEF1) | 2, 7 |
6 | MOD_ABS | NA | Module absent, connecté à VeeT ou VeeR dans le module |
|
7 | GASP MOURER | Entrée analogique | Indicateur de message haletant mourant, faible actif Cette broche a été directement connectée à MAC IC dans le module | 3, 4, 5, 7 |
8 | LOS | LVTTL-O | Perte de signal |
|
9 | 1PPS | LVTTL-O | 1 Pouls par seconde |
|
10 | VeeR | NA | Module Récepteur au sol |
|
11 | VeeR | NA | Module Récepteur au sol |
|
12 | RXD- | CML-O | Sortie de données inversée Récepteur |
|
13 | RXD | CML-O | Sortie de données non inversée Récepteur |
|
14 | VeeR | NA | Module Récepteur au sol |
|
15 | VCCR | NA | Module Récepteur 3.3V Approvisionnement |
|
16 | VCCT | NA | Module émetteur 3.3V Suppl |
|
17 | VeeT | NA | Module émetteur sol |
|
18 | TXD | CML- | Entrée de données non inversée de l'émetteur, CML, 100ohm Impédance différentielle |
|
19 | TXD- | CML-I | Entrée de données inversée par émetteur, CML, différentiel de 100ohm Impédance |
|
20 | VeeT | NA | Module émetteur sol |
|
Notes:
1. Le mode d'usine par défaut est une panne Tx. Pour les applications de type Small Celll, pendant l'activation/provisionnement, ce sera un logiciel configuré pour ToD.
2. Ce code PIN est un collecteur ouvert/goupille de sortie de drain et doit être tiré vers le haut avec 4.7K-10K ohms vers un Host_Vcc sur la carte hôte.
3. IN7 peut soutenir la fonction Dying Gasp. La fonction Dying Gasp est gérée par un logiciel. Si le logiciel désactive la fonction de halètement mourant, ignorez la tension d'entrée PIN7. Si le logiciel active la fonction, la tension d'entrée PIN7 en dessous du seuil de tension Dying Gasp Assert, le module signalera la mort de PLOAM à OLT.
4. Dying Gasp Seuil de tension 1.5V (typique), une fois que le logiciel permet Dying haletant, pendant que l'entrée pin7 est inférieure à ce seuil, elle déclenchera la fonction de halètement mourant, l'émetteur-récepteur se réinitialisera.
5. Le dispositif hôte doit maintenir l'alimentation du module ONU pendant au moins 10ms pendant la chute de l'alimentation.
6. Le processus de ré-ligne de l'ONU inclut la synonisation de la liaison descendante et de la liaison montante, l'authentification et la version de configuration, etc., cela prend normalement> = 5 secondes
7. pleine puissance d'émetteur-récepteur sur le besoin 80s. Tout I2C visitant. etc besoin de fonctionner après cette période de puissance.

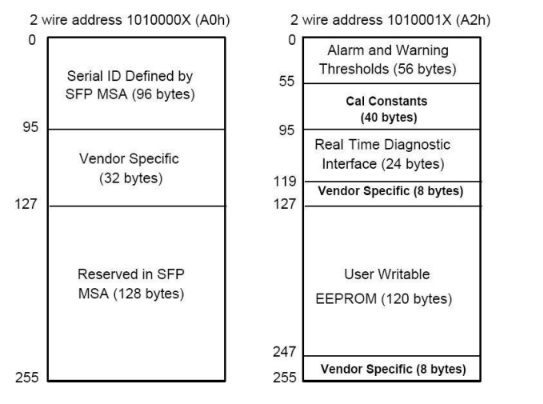

Informations sur l'EPROM
Diagramme EEPROM
Contenu de la mémoire EEPROM (A0h)
Addr. | Taille du champ (octets) | Nom du champ | Hex | Description |
0 | 1 | Identifiant | 03 | Émetteur-récepteur SFP |
1 | 1 | Ext. Identifiant | 04 | MOD4 |
2 | 1 | Connecteur | 01 | SC |
3-10 | 8 | Émetteur-récepteur | 00 00 00 00 00 00 00 00 00 | 2, 7 |
11 | 1 | Encodage | 03 | NRZ |
12 | 1 | BR, Nominal | 0C | 1.244Gbps |
13 | 1 | Réservé | 00 | 3, 4, 5, 7 |
14 | 1 | Longueur (9um)-km | 14 | 20(km) |
15 | 1 | Longueur (9um) | C8 | 200(100m) |
16 | 1 | Longueur (50um) | 00 | Ne pas soutenir MMF |
17 | 1 | Longueur (62.5um) | 00 | Ne pas soutenir MMF |
18 | 1 | Longueur (cuivre) | 00 | Ne pas soutenir le cuivre |
19 | 1 | Réservé | 00 |
|
20-35 | 16 | Nom du vendeur | 53 4F 55 52 43 45 50 48 4F 54 4F 4E 49 43 53 20 | «FS» (ASCII) |
36 | 1 | Réservé | 00 |
|
37-39 | 3 | Vendeur OUI | 00 00 00 00 |
|
40-55 | 16 | Vendeur PN | 53 50 53 33 34 32 34 54 48 50 54/45 44 46 50 20 20 | «GPON-ONU-34-20BI» (ASCII) |
56-59 | 4 | Vendeur Rev | Xx xx 20 20 | ASCII («30 31 20 20» signifie révision 1.0) |
60-61 | 2 | Longueur d'onde | 05 1E | Tx longueur d'onde: 1310nm |
62 | 1 | Réservé | 00 |
|
63 | 1 | CC_BASE | Xx | Vérifier la somme de l'octet 0-62
|
64-65 | 2 | Options | 00 1A | 64 = 0x00, réservé 65 = 0x1A, TX_DISPONIBLE/ TX_FAULT/RX_LOS pris en charge |
66 | 1 | BR, max | 00 |
|
67 | 1 | BR, max | 00 |
|
68-83 | 16 | Vendeur SN | Xx xx xx xx xx xx xx xx xx xx Xx xx xx xx xx xx xx xx xx xx | ASCII |
84-91 | 8 | Code de date | Xx xx xx xx xx xx xx 20 20 | Année (2 octets), Mois (2 octets), Jour (2) Octets) |
92 | 1 | Type de surveillance diagnostique | 68 | Conforme avec SFF-8472 V10.3 Calibré en interne Type de mesure de puissance reçue -Puissance moyenne |
93 | 1 | 93 | F0 | Diagnostics (Drapeaux facultatifs d'alarme/d'avertissement) Surveillance douce de TX_FAULT Mis en œuvre. Surveillance douce RX_LOS Mise en œuvre |
94 | 1 | Conformité SFF-8472 | 05 | Indique la révision de SFF-8472 avec laquelle l'émetteur-récepteur est conforme. La valeur dépend des caractéristiques du module. |
95 | 1 | CC_EXT | Xx | Vérifier la somme de l'octet 64-94 |
96-255 | 64 | Fournisseur Spécifique |
|
|
Contenu de la mémoire EEPROM (A2h)
Addr. | Taille du champ (Octets) | Nom du champ | Hex | Description |
0 | 00 | 2 | Temp haute alarme | 5F 00 | 95 ℃ |
2 | 02 | 2 | Temp Alarme basse | CE 00 | -50 ℃ |
4 | 04 | 2 | Temp avertissement élevé | 5A 00 | 90 ℃ |
6 | 06 | 2 | Temp Faible Avertissement | D3 00 FB 00 | -45 ℃ |
8 | 08 | 2 | Alarme haute tension | 8C A0 | 3.6V |
10 | 0A | 2 | Alarme basse tension | 75 30 | 3.0V |
12 | 0C | 2 | Tension haute Avertissement | 88 B8 | 3.5V |
14 | 0E | 2 | Tension basse 3.6VWarning | 79 18 | 3.1V |
16 | 10 | 2 | Alarme élevée de biais | AF C8 | 90mA |
18 | 12 | 2 | Alarme faible biais | 00 00 | 0mA |
20 | 14 | 2 | Biais d'alerte élevé | 88 B8 | 70mA |
22 | 16 | 2 | Faible avertissement de biais | 00 00 | 0mA |
24 | 18 | 2 | Puissance TX haute alarme | F6 77 | 8dBm |
26 | 1A | 2 | Alarme basse de puissance TX | 15 F7 | -2.5dBm |
28 | 1C | 2 | Puissance TX Avertissement élevé | C3 C6 | 7dBm |
30 | 1E | 2 | Puissance TX Faible Avertissement | 1B A7 | -1.5dBm |
34 | 22 | 2 | Alarme faible de puissance RX | 00 08 | -31dBm |
36 | 24 | 2 | Avertissement élevé de puissance RX | 09 CF | -6dBm |
38 | 26 | 2 | Puissance RX Faible Avertissement | 00 0A | -30dBm |
40-45 | 8-2D | 6 | Adresse MAC | Xx xx xx xx xx xx xx | Adresse MAC |
46-55 | 2E-37 | 10 | Réservé | 00….000 | Réservé |
56 | 38 | 4 | RX_PWR(4) Étalonnage | 00 00 00 00 00 | 4ème ordre d'étalonnage RSSI Coefficient |
60 | 3C | 4 | RX_PWR(3) Étalonnage | 00 00 00 00 00 | 3ème ordre d'étalonnage RSSI Coefficient |
64 | 40 | 4 | RX_PWR(2) Étalonnage | 00 00 00 00 00 | Étalonnage RSSI 2e ordre Coefficient |
68 | 44 | 4 | RX_PWR(1) Étalonnage | 3F 80 00 00 | Coefficient de calibration RSSI 1er ordre |
72 | 48 | 4 | RX_PWR(0) Étalonnage | 00 00 00 00 00 | 0e ordre coefficient de calibration RSSI |
76 | 4C | 2 | TX_I (Pente) Étalonnage | 01 00 | Pente pour l'étalonnage de Bias |
78 | 4E | 2 | TX_I(Offset) Étalonnage | 00 00 | Offset pour l'étalonnage de Bias |
80 | 50 | 2 | TX_PWR (Pente) Étalonnage | 01 00 | Pente pour l'étalonnage de puissance TX |
82 | 52 | 2 | TX_PWR(Offset) Étalonnage | 00 00 | Offset pour l'étalonnage de puissance TX |
84 | 54 | 2 | T (Pente) Étalonnage | 01 00 | Pente pour la températurecalibration |
86 | 56 | 2 | T(Offset) Étalonnage | 00 00 | Compensation pour Temperaturecalibration, en Unités de 256th C |
88 | 58 | 2 | Étalonnage V (pente) | 01 00 | Pente pour l'étalonnage VCC |
90 | 5C | 3 | Réservé | 00 00 00 00 | Réservé |
95 | 5F | 1 | Somme de contrôle | Xx | Somme de contrôle |
Spécification diagnostique numérique (A2h)
Adresse des données | Paramètre | Gamme | Précision |
96-97 | Température | -40 à 85/0 ~ 85 °C | ± 5 °C |
98-99 | Tension Vcc | 0 à Vcc | ± 5% |
100-101 | Courant partial | 0 à 100mA (note) | ± 10% |
102-103 | Puissance TX | 0.5 à 5dBm | ± 3dB |
104-105 | Puissance RX | -28 à-8dBm | ± 3dB |
Remarque: Seulement pour le mode continu
Diagramme Dessin Mécanique
Circuit d'alimentation recommandé de la carte hôte

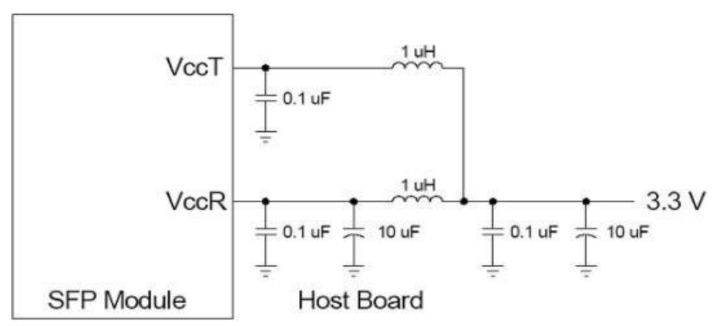

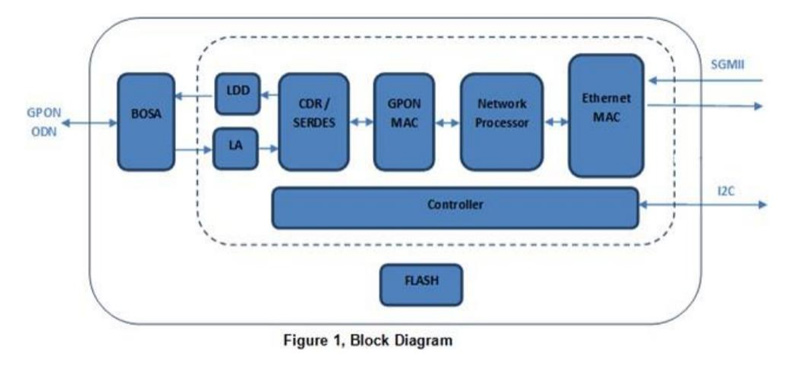

Diagramme de bloc
Application
● GPON ONT
● FTTx et Backhaul sans fil
● Accès MDU/MTU
