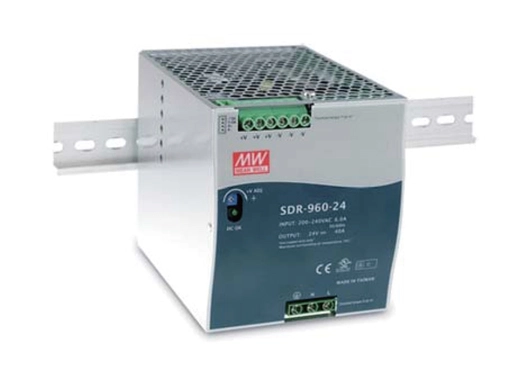

Name: 960W RAIL DIN industriel à sortie unique avec fonction PFC
Brand: Lanao Communication Technology Limited.
Availability: InStock

960W RAIL DIN industriel à sortie unique avec fonction PFC

NDR- 960 série

Entrée CA 180 ~ 264VAC seulement 130% de capacité de charge de crête 1 Conception mince de 10mm Conformité de la fonction PFC active intégrée pour EN61000-3-2 94% à haute efficacité et faible dissipation de puissance.

Aperçu

Spécifications

Solutions de connectivité

Modèles

Ressources

Caractéristiques

● Entrée AC 180 ~ 264VAC seulement

● 130% capacité de charge de pointe

● Conception mince de 110mm

● Conformité de la fonction PFC active intégrée pour EN61000-3-2

● 94% à haute efficacité et faible dissipation de puissance

● Protections: court-circuit/surcharge/surtension/surtempérature

● Refroidissement par convection d'air libre

● Circuit de limitation de courant constant intégré

● Peut être installé sur le rail DIN TS-35/7.5 ou 15

● UL508 (équipement de contrôle industriel) approuvé

● EN61000-6-2 niveau d'immunité industrielle (EN50082-2)

● Partage actuel jusqu'à 3840W(3 + 1)

● Contact de relais DC OK intégré

● 100% test de brûlage à pleine charge

● 3 ans de garantie

MODÈLE		SDR-960-24	SDR-960-48
SORTIE	TENSION DC	24V	48V
	COURANT NOTÉ	40A	20A
	GAMME ACTUELLE	0 ~ 40A	0 ~ 20A
	PUISSANCE RATÉE	960W	960W
	COURANT DE POINTE	52A	26A
	POWER DE POINTE Note.6	1248W (3sec.)
	RIPPLE & BRUIT (max.) Note.2	180mVp-p	250mVp-p
	TENSION ADJ. GAMME	24 ~ 28V	48 ~ 55V
	TOLÉRANCE DE TENSION Note.3	± 1.0%	± 1.0%
	RÉGLEMENTATION DE LIGNE	± 0.5%	± 0.5%
	RÉGLEMENTATION DE LA CHARGE	± 1.0%	± 1.0%
	MISE À JOUR, HAUSSE DU TEMPS	1000ms, 100ms/230VAC à pleine charge
	TENEZ LE TEMPS (Typ.)	14ms / 230VAC à pleine charge
ENTRÉE	GAMME DE TENSION Note.7	180 ~ 264VAC 254 ~ 370VDC
	GAMME DE FRÉQUENCE	47 ~ 63Hz
	FACTEUR DE PUISSANCE (Typ.)	PF≥ 0.95/230VAC à pleine charge
	EFFICACITÉ (Typ.)	94%	94%
	AC ACTUEL (Typ.)	6A/230VAC
	COURANT INRUSH (Typ.)	DÉPART FROID 50A / 230VAC
	COURANT DE FUITE	<3.5mA / 240VAC
PROTECTION		Fonctionne normalement dans une puissance de sortie nominale de 105 ~ 130% pendant plus de 3 secondes, puis arrêt de la tension o/p avec récupération automatique après 30 secondes si la condition de charge de pointe est supprimée
	SURCHARGE	Limite de courant constant dans une puissance de sortie nominale de 130 ~ 150% pendant plus de 3 secondes, puis arrêt de la tension o/p, réalimentation pour récupérer
	SUR LA TENSION	29 ~ 33V	56 ~ 65V
		Type de protection: tension d'arrêt o/p, avec récupération automatique ou réalimentation pour récupérer
	SUR LA TEMPÉRATURE	Tension d'arrêt o/p, récupère automatiquement après que la température baisse
FONCTION	ÉVALUATIONS DE CONTACT DE DC OK REALY (max.)	60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5 Charge résistive
	PARTAGE ACTUEL	Veuillez vous référer au manuel de fonction
ENVIRONNEMENT	TRAVAILLER TEMP. Note.5	-30 ~ + 70 ℃ (se référer à "Courbe de Derating")
	HUMIDITÉ DE TRAVAIL	20 ~ 95% HR sans condensation
	TEMP DE STOCKAGE., HUMIDITÉ	-40 ~ + 85 ℃ , 10 ~ 95% HR sans condensation
	TEMP. COEFFICIENT	± 0.03%/℃ (0 ~ 50 ℃)
	VIBRATION	Composante: 10 ~ 500Hz, 2G 10min./1cycle, 60min. Chacun le long des axes X,Y, Z; Montage: Conformité aux IEC60068-2-6
SÉCURITÉ et	STARDS DE SÉCURITÉ	UL508,TUV EN62368-1 , BSMI CNS14336-1, AS/NZS62368.1 , EACTPTC 004 approuvé; (rendez-vous EN60204-1)
EMC	TENSION DE LA WITHST	I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC
(Note 4)	RÉSISTANCE À L'ISOLATION	I/P-O/P, je/P-FG, O/P-FG:>100M Ohms / 500VDC / 25 ℃/ 70% HR
	EMISSION EMC Note.8	Conformité à EN55032 (CISPR32), classe de conduction EN61204-3 B, rayonnement classe A, EN61000-3-2,-3, EACTPTC 020, BSMI CNS13438
	IMMUNITÉ EMC	Conformité aux EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, niveau de l'industrie lourde, critères A, EACTPTC 020
D'AUTRES	MTBF	69.8K h min. MIL-HDBK-217F (25 ℃)
	DIMENSION	110125.2150mm (W * H * D)
	EMBALLAGE	2.47Kg ; 6pcs/15.8Kg/1.55CUFT
NOTE	1. Les paramètres AII NoT speciaIIy mentionnés sont mesurés à une entrée 230VAC, à une valeur Ioad et à 25 ℃ de température ambiante. 2. Le RippIe et le bruit sont mesurés à 20MHz de bande passante à l'aide d'un fil à paires torsadées de 12 "terminé par un condensateur uf & 47uf paraIIeI 0.1. 3. ToIerance: des idées mises en place sur Ierance, Iine ReguIation et Ioad ReguIation. 4. L'aide de puissance est considérée comme un composant qui wiII est installé dans un équipement finaI. L'équipement finaI doit être re-confirmé qu'il répond aux directives EMC stiII. 5. Celles d'installation IIation: 40mm sur le dessus, 20mm sur le bas, 5mm sur le côté Ieft et le côté droit sont recommandés lorsque Ioaded permanent avec puissance fuII. Dans le cas où l'appareil adjacent est une source de chaleur, il est recommandé de mettre 15mm de côté. 6. 3 secondes de puissance de crête max. et la puissance de sortie moyenne ne doit pas dépasser la puissance de débit. 7. Un dérapage peut être nécessaire sous le numéro d'entrée Iow. PIease vérifie la courbe de dératisation pour plus de détails. 8. Consuit SIGNIFIQUE BIEN pour le département du rayonnement de la glace B. 9. Le dératage de la température ambiante de 3.5 ℃ 1000mwithfanIessmodeIsandof 5/1000m avec le mode de ventilateur pour un fonctionnement supérieur à 2000m(6500 pieds). ※ Produit LiabiIity DiscIaimer: Pour des informations détaillées, reportez-vous à https://www.meanwell.com/serviceDisclaimer.aspx
