Name: 240W RAIL DIN industriel à sortie unique
Brand: Lanao Communication Technology Limited.
Availability: InStock

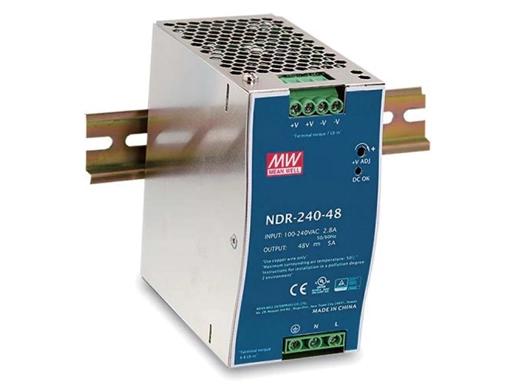

240W RAIL DIN industriel à sortie unique

NDR- 240 série

NDR-240 s'agit d'une série d'alimentation électrique mince de 240W Din, qui doit être installée sur des rails de montage TS-35/7,5 ou TS-35/1 5. Le corps est conçu 63mm de largeur, ce qui permet d'économiser de l'espace à l'intérieur.

Aperçu

Spécifications

Solutions de connectivité

Modèles

Ressources

Caractéristiques

● Entrée AC universelle/gamme complète

● Fonction PFC active intégrée

● Protections: court-circuit/surcharge/surtension/surtempérature

● Refroidissement par convection d'air libre

● Peut être installé sur le rail DIN TS-35/7.5 ou 15

● 508 UL (équipement de contrôle industriel) approuvé

● Niveau d'immunité industrielle BS EN/EN61000-6-2(BS EN/EN50082-2). 100% essai de brûlage à pleine charge

● 3 ans de garantie

Applications

● Système de contrôle industriel

● Équipement de fabrication de semi-conducteurs

● Automatisation d'usine

● Appareils électro-mécaniques

NDR-240 est une série d'alimentation de rail mince de 240W Din économique, adaptez pour être installé onTS-35/7,5 ou TS-35/15 rails de montage, le corps est conçu 63mm de largeur, ce qui permet d'économiser de l'espace à l'intérieur des armoires. La série entière adopte la gamme complète AC de 90VAC à 264VAC et est conforme à BS EN/EN61000-3-2, la norme que l'Union européenne réglemente pour le courant harmonique.

NDR-240 est conçu avec un boîtier métallique qui améliore la dissipation de puissance de l'unité. Avec une efficacité de fonctionnement allant jusqu'à 90%, toute la série peut fonctionner à une température ambiante comprise entre-20'c et 70'c sous convection des ongles. Lt est équipé d'un mode à courant constant pour la protection contre les surcharges, en adaptant diverses applications capacitives inductivéor. Les fonctions de protection complètes et les certificats appropriés pour les appareils de contrôle industriels (UL508, TUV BS EN/EN62368-1, etc.) NDR-240 font une solution d'alimentation très compétitive pour les applications industrielles.

MODÈLE		NDR-240-24	NDR-240-48
SORTIE	TENSION DC	24V	48V
	COURANT NOTÉ	10A	5A
	GAMME ACTUELLE	0 ~ 10A	0 ~ 5A
	PUISSANCE RATÉE	240W	240W
	RIPPLE & BRUIT (max.) Note.2	150mVp-p	150mVp-p
	TENSION ADJ. GAMME	24 ~ 28V	48 ~ 55V
	TOLÉRANCE DE TENSION Note.3	± 1.0%	± 1.0%
	RÉGLEMENTATION DE LIGNE	± 0.5%	± 0.5%
	RÉGLEMENTATION DE LA CHARGE	± 1.0%	± 1.0%
	MISE À JOUR, HAUSSE DU TEMPS	1500ms, 100ms/230VAC 3000ms, 100ms/115VAC à pleine charge
	TENEZ LE TEMPS (Typ.)	28ms/230VAC 22ms/115VAC à pleine charge
ENTRÉE	GAMME DE TENSION Note.4	90 ~ 264VAC 127 ~ 370VDC
	GAMME DE FRÉQUENCE	47 ~ 63Hz
	FACTEUR DE PUISSANCE (Typ.)	PF>0.98/115VAC, PF>0.95/230VAC à pleine charge
	EFFICACITÉ (Typ.)	88.50%	90%
	AC ACTUEL (Typ.)	2.5A/115VAC 1.3A/230VAC
	COURANT INRUSH (Typ.)	20A/115VAC 35A/230VAC
	COURANT DE FUITE	<1mA / 240VAC
PROTECTION	SURCHARGE	105 ~ 130% puissance de sortie nominale
		Type de protection: Limite de courant constant, récupère automatiquement après la suppression de la condition de défaut
	SUR LA TENSION	29 ~ 33V	56 ~ 65V
		Type de protection: arrêt o/p tension, ré-mise sous tension pour récupérer
	SUR LA TEMPÉRATURE	Tension d'arrêt o/p, récupère automatiquement après que la température baisse
ENVIRONNEMENT	TRAVAILLER TEMP.	-20 ~ + 70 ℃ (se référer à "Courbe de Derating")
	HUMIDITÉ DE TRAVAIL	20 ~ 95% HR sans condensation
	TEMP DE STOCKAGE., HUMIDITÉ	-40 ~ + 85 ℃ , 10 ~ 95% HR
	TEMP. COEFFICIENT	± 0.03%/℃ (0 ~ 50 ℃)
	VIBRATION	Composante: 10 ~ 500Hz, 2G 10min./1cycle, 60min. Chacun le long des axes X,Y, Z; Montage: Conformité aux IEC60068-2-6
SÉCURITÉ et	STARDS DE SÉCURITÉ	UL508,TUV BS EN/EN62368-1, EACTPTC 004, BSMI CNS14336-1, IS13252(Part1)/IEC60950-1 ,KC K60950-1 (pour 48V seulement) approuvé; (rencontre BS EN/EN60204-1)
EMC	TENSION DE LA WITHST	I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
(Note 4)	RÉSISTANCE À L'ISOLATION	I/P-O/P, je/P-FG, O/P-FG:>100M Ohms / 500VDC / 25 ℃/ 70% HR
	ÉMISSION EMC	Conformité à la norme BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Classe B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438, KSC 9832 (pour 48V seulement)
	IMMUNITÉ EMC	Conformité à la norme BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3, niveau de l'industrie lourde, EAC TP TC 020,KSC 9835 (pour 48V seulement)
D'AUTRES	MTBF	1645.2K min. SR-332 Telcordia (Bellcore) ; 230.2K h min. MIL-HDBK-217F (25 ℃)
	DIMENSION	63125.2113.5mm (W * H * D)
	EMBALLAGE	1Kg; 12pcs/13Kg/1.22CUFT
NOTE	1. Les paramètres AII non spéciaIIY mentionnés sont mesurés à 230VAC d'entrée, à Ioad et à 25 ℃ de température ambiante. 2. Le RippIe et le bruit sont mesurés à 20MHz de bande passante bY à l'aide d'un fil à paires torsadées de 12 "terminé par un condensateur uf & 47uf paraIIeI 0.1. 3. ToIerance: des idées mises en place sur Ierance, Iine ReguIation et Ioad ReguIation. 4. Derating maY être nécessaire sous Iow entrée voitage. PIease vérifie la courbe de dératisation pour plus de détails. 5. Celles d'installation IIation: 40mm en haut, 20mm en bas, 5mm en ieft et côté droit sont recommandés lorsque Ioaded permanentIY avec puissance fuII. Dans le cas où l'appareil adjacent est une source de chaleur, il est recommandé de mettre 15mm de côté. 6. L'offre de puissance est considérée comme un composant qui wiII est installé dans un équipement finaI. L'équipement finaI doit être re-confirmé qu'il répond aux directives EMC stiII. Pour obtenir des conseils sur la façon d'effectuer ces tests EMC, veuillez vous référer à «Test EMI des fournisseurs de puissance des composants». 7. Le dératage de la température ambiante de 3.5 ℃/1000m avec le mode fanIess et de 5 ℃/1000m avec le mode ventilateur pour un fonctionnement supérieur à 2000m(6500 pieds). (Tel que disponible sur http://www.meanwell.com) ※ Produit LiabiIitY DiscIaimer: Pour obtenir des informations détaillées, reportez-vous à https://www.meanwell.com/serviceDisclaimer.aspx
