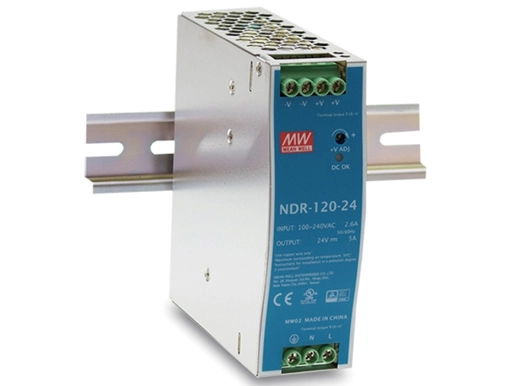

Name: 120W RAIL DIN industriel à sortie unique
Brand: Lanao Communication Technology Limited.
Availability: InStock

Caractéristiques

● Entrée AC universelle/gamme complète

● Protections: court-circuit/surcharge/surtension/surtempérature

● Refroidissement par convection d'air libre

● Peut être installé sur le rail DIN TS-35/7.5 ou 15

● 508 UL (équipement de contrôle industriel) approuvé

● Niveau d'immunité industrielle BS EN/EN61000-6-2(BS EN/EN50082-2). 100% essai de brûlage à pleine charge

● 3 ans de garantie

Applications

● Système de contrôle industriel

● Équipement de fabrication de semi-conducteurs

● Automatisation d'usine

● Appareils électro-mécaniques

NDR-120 est une série d'alimentation à rail DIN mince de 120w économique, adaptable pour être installée sur des rails de montage TS-35/7,5 ou TS-35/ 15. Le corps est conçu 40mm de largeur, ce qui permet d'économiser de l'espace à l'intérieur des armoires. La série entière adopte l'entrée AC de la gamme complète de 90VAC à 264VAC et est conforme à BS EN/EN61000-3-2, la norme que l'Union européenne réglemente pour le courant harmonique.

NDR-120 est conçu avec un boîtier métallique qui améliore la dissipation de puissance de l'unité. Avec l'efficacité de travail jusqu'à 89%, la série entière peut fonctionner à la température ambiante entre-20 ℃ et 70 ℃ sous la convection d'air. Il est équipé d'un mode à courant constant pour la protection contre les surcharges, s'adaptant à diverses applications inductives ou capacitives. Les fonctions de protection complètes et les certificats appropriés pour les appareils de contrôle industriels (UL508, TUV BS EN/EN62368-1, etc.) font de NDR-120 une solution d'alimentation très compétitive pour les applications industrielles.

MODÈLE		NDR-120-12	NDR-120-24	NDR-120-48
SORTIE	TENSION DC	12V	24V	48V
	COURANT NOTÉ	10A	5A	2.5A
	GAMME ACTUELLE	0 ~ 10A	0 ~ 5A	0 ~ 2.5A
	PUISSANCE RATÉE	120W	120W	120W
	RIPPLE & BRUIT (max.) Note.2	100mVp-p	120mVp-p	150mVp-p
	TENSION ADJ. GAMME	12 ~ 14V	24 ~ 28V	48 ~ 55V
	TOLÉRANCE DE TENSION Note.3	± 2.0%	± 1.0%	± 1.0%
	RÉGLEMENTATION DE LIGNE	± 0.5%	± 0.5%	± 0.5%
	RÉGLEMENTATION DE LA CHARGE	± 1.0%	± 1.0%	± 1.0%
	MISE À JOUR, HAUSSE DU TEMPS	1200ms, 60ms/230VAC 2500ms, 60ms/115VAC à pleine charge
	TIME DE HOLTUP (Typ.)	16ms/230VAC 10ms/115VAC à pleine charge
ENTRÉE	GAMME DE TENSION Note.6	90 ~ 264VAC 127 ~ 370VDC [opération d'entrée DC possible en connectant AC/L(+), AC/N(-)]
	GAMME DE FRÉQUENCE	47 ~ 63Hz
	EFFICACITÉ (Typ.)	85.50%	88%	89%
	AC ACTUEL (Typ.)	2.25A/115VAC 1.3A/230VAC
	COURANT INRUSH (Typ.)	20A/115VAC 35A/230VAC
	COURANT DE FUITE	<1mA / 240VAC
PROTECTION	SURCHARGE	105 ~ 130% puissance de sortie nominale
		Type de protection: Limite de courant constant, récupère automatiquement après la suppression de la condition de défaut
	SUR LA TENSION	14 ~ 17V	29 ~ 33V	56 ~ 65V
		Type de protection: arrêt o/p tension, ré-mise sous tension pour récupérer
	SUR LA TEMPÉRATURE	Tension d'arrêt o/p, mise sous tension pour récupérer
ENVIRONNEMENT	TRAVAILLER TEMP.	-20 ~ + 70 ℃ (se référer à "Courbe de Derating")
	HUMIDITÉ DE TRAVAIL	20 ~ 95% HR sans condensation
	TEMP DE STOCKAGE., HUMIDITÉ	-40 ~ + 85 ℃, 10 ~ 95% HR
	TEMP. COEFFICIENT	± 0.03%/℃ (0 ~ 50 ℃)
	VIBRATION	Composante: 10 ~ 500Hz, 2G 10min./1cycle, 60min. Chacun le long des axes X, Y, Z; Montage: Conformité aux IEC60068-2-6
SÉCURITÉ et	STARDS DE SÉCURITÉ	UL508, TUVBSEN/EN62368-1, EACTPTC 004 approuvé; (rencontrez BSEN/EN60204-1)
EMC	TENSION DE LA WITHST	I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
(Note 4)	RÉSISTANCE À L'ISOLATION	I/P-O/P, je/P-FG, O/P-FG:>100M Ohms / 500VDC / 25 ℃/ 70% HR
	ÉMISSION EMC	Conformité à la norme BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Classe B, BS EN/EN61000-3-2,-3, EAC TP TC 020
	IMMUNITÉ EMC	Conformité à la norme BS EN/EN61000-4-2,3,4,5,6,8, 11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3, niveau de l'industrie lourde, EAC TP TC 020
D'AUTRES	MTBF	2636.8K min. SR-332 Telcordia (Bellcore) ; 453.3K h min. MIL-HDBK-217F (25 ℃)
	DIMENSION	40125.2113.5mm (W * H * D)
	EMBALLAGE	0.6Kg; 20pcs/13Kg/1. 16CUFT
NOTE	1. Tous les paramètres non mentionnés spécialement sont mesurés à 230VAC d'entrée, charge nominale et 25 ℃ de température ambiante. 2. L'ondulation et le bruit sont mesurés à 20MHz de bande passante à l'aide d'un fil à paires torsadées de 12 "terminé par un condensateur parallèle uf & 47uf 0.1. 3. Tolérance: comprend la tolérance de mise en place, la régulation de ligne et la régulation de charge. 4. l'alimentation est considérée comme un composant qui sera installé dans un équipement final. L'équipement final doit être re-confirmé qu'il répond toujours aux directives CEM. 5. Discours d'installation: 40mm sur le dessus, 20mm sur le bas, 5mm sur le côté gauche et le côté droit sont recommandés lorsqu'il est chargé en permanence à pleine puissance. Dans le cas où l'appareil adjacent est une source de chaleur, un dégagement de 15mm est recommandé. 6. Le déraillement peut être nécessaire sous une faible tension d'entrée. Veuillez vérifier la courbe de derating pour plus de détails. 7. Le dératage de la température ambiante de 3.5 ℃/1000m avec des modèles sans ventilateur et de 5 ℃/1000m avec des modèles de ventilateur pour l'altitude de fonctionnement supérieure à 2000m(6500ft). ※ Avertissement de responsabilité du produit: Pour des informations détaillées, veuillez vous référer à https://www.meanwell.com/serviceDisclaimer.aspx
