L'émetteur-récepteur XFP 10 Gb/s accordable est un émetteur-récepteur optique de fichier intégré qui fournit une liaison série haut débit à des vitesses de signalisation de 9.95 Gb/s à 11.35 Gb/s.
L'émetteur-récepteur XFP 10 Gb/s accordable est un émetteur-récepteur optique de fichier intégré qui fournit une liaison série haut débit à des vitesses de signalisation de 9.95 Gb/s à 11.35 Gb/s. Le module est conforme à l'accord multisource enfichable (XFP) à petit facteur de forme (10 Gigabit)-MSA (INF-8077i) et XFP accordable pour les applications de réseau de fréquence ITU (SFF-8477).
Il est conforme à la norme ITU-T G.698.1 avec un espacement des canaux de 50 GHz pour SONET/SDH, IEEE DWDM 10GBASE-ZR pour une portée de 80 km (Ethernet) et DWDM 10GFC pour une portée de 80 km (Fiber Channel) applications.
L'émetteur-récepteur intègre le récepteur et le chemin de transmission sur un module. Du côté de la transmission, le flux de données série de 10 Gbps est récupéré, rechronométré et passé à un pilote modulateur. Le pilote du modulateur biaise et module un laser intégré Mach-Zehnder (ILMZ) accordable en bande C, permettant la transmission de données sur un fichier monomode via un connecteur LC standard. Du côté récepteur, le flux de données de 10 Gbps est récupéré à partir d'un amplificateurs APD/ trans-impédance, rechronométré et passé à un pilote de sortie. Ce module dispose d'une interface électrique compatible XFI enfichable à chaud.
Caractéristiques
● Prend en charge les débits binaires de 9.95 Gb/s à 11.3 Gb/s
● Transmetteur accordable pleine bande C à intégration monolithique
● Espacement des canaux ITU 50 GHz avec casier de longueur d'onde intégré
● Laser accordable en bande C et récepteur APD
● Longueur de liaison maximale de 80km
● Connecteur LC Full Duplex
● Empreinte XFP branchable à chaud
● Prend en charge la boucle côté ligne et XFI
● Aucune horloge de référence requise
● Fonctions de diagnostic numérique intégrées
● Mécanisme standard de libération sous caution
● Dissipation de puissance <3.5W
● Plage de température du boîtier: 0 °C à 70 °C
Guide de longueur d'onde LA-OT-10GTDW-X80 des descriptions de pin
Canal | Longueur d'onde (nm) | Fréquence (THZ) | Canal | Longueur d'onde (nm) | Fréquence (THZ) |
44 | 1546.12 | 193.9 | |||
1 | 1563.45 | 191.75 | 45 | 1545.72 | 193.95 |
2 | 1563.05 | 191.8 | 46 | 1545.32 | 194 |
3 | 1562.64 | 191.85 | 47 | 1544.92 | 194.05 |
4 | 1562.23 | 191.9 | 48 | 1544.53 | 194.1 |
5 | 1561.83 | 191.95 | 49 | 1544.13 | 194.15 |
6 | 1561.42 | 192 | 50 | 1543.73 | 194.2 |
7 | 1561.01 | 192.05 | 51 | 1543.33 | 194.25 |
8 | 1560.61 | 192.1 | 52 | 1542.94 | 194.3 |
9 | 1560.2 | 192.15 | 53 | 1542.54 | 194.35 |
10 | 1559.79 | 192.2 | 54 | 1542.14 | 194.4 |
11 | 1559.39 | 192.25 | 55 | 1541.75 | 194.45 |
12 | 1558.98 | 192.3 | 56 | 1541.35 | 194.5 |
13 | 1558.58 | 192.35 | 57 | 1540.95 | 194.55 |
14 | 1558.17 | 192.4 | 58 | 1540.56 | 194.6 |
15 | 1557.77 | 192.45 | 59 | 1540.16 | 194.65 |
16 | 1557.36 | 192.5 | 60 | 1539.77 | 194.7 |
17 | 1556.96 | 192.55 | 61 | 1539.37 | 194.75 |
18 | 1556.55 | 192.6 | 62 | 1538.98 | 194.8 |
19 | 1556.15 | 192.65 | 63 | 1538.58 | 194.85 |
20 | 1555.75 | 192.7 | 64 | 1538.19 | 194.9 |
21 | 1555.34 | 192.75 | 65 | 1537.79 | 194.95 |
22 | 1554.94 | 192.8 | 66 | 1537.4 | 195 |
23 | 1554.54 | 192.85 | 67 | 1537 | 195.05 |
24 | 1554.13 | 192.9 | 68 | 1536.61 | 195.1 |
25 | 1553.73 | 192.95 | 69 | 1536.22 | 195.15 |
26 | 1553.33 | 193 | 70 | 1535.82 | 195.2 |
27 | 1552.93 | 193.05 | 71 | 1535.43 | 195.25 |
28 | 1552.52 | 193.1 | 72 | 1535.04 | 195.3 |
29 | 1552.12 | 193.15 | 73 | 1534.64 | 195.35 |
30 | 1551.72 | 193.2 | 74 | 1534.25 | 195.4 |
31 | 1551.32 | 193.25 | 75 | 1533.86 | 195.45 |
32 | 1550.92 | 193.3 | 76 | 1533.47 | 195.5 |
33 | 1550.52 | 193.35 | 77 | 1533.07 | 195.55 |
34 | 1550.12 | 193.4 | 78 | 1532.68 | 195.6 |
35 | 1549.72 | 193.45 | 79 | 1532.29 | 195.65 |
36 | 1549.32 | 193.5 | 80 | 1531.9 | 195.7 |
37 | 1548.91 | 193.55 | 81 | 1531.51 | 195.75 |
38 | 1548.51 | 193.6 | 82 | 1531.12 | 195.8 |
39 | 1548.11 | 193.65 | 83 | 1530.72 | 195.85 |
40 | 1547.72 | 193.7 | 84 | 1530.33 | 195.9 |
41 | 1547.32 | 193.75 | 85 | 1529.94 | 195.95 |
42 | 1546.92 | 193.8 | 86 | 1529.55 | 196 |
43 | 1546.52 | 193.85 | 87 | 1529.16 | 196.05 |
Non-UIT | Longueur d'onde de crête entre 1528,77nm-1563,45nm | 88 | 1528.77 | 196.1 | |
Remarque:
1. Lorsqu'un module accordable est branché pour la première fois, il passe à un canal par défaut, ou Tx_DIS affirme qu'il passera à une condition de veille. LA-OT-10GTDW-X80 canal par défaut est 1563.45nm, compatible avec la plage de canaux de 1 à 88.
2. Lorsque le module est pédalé, il passe automatiquement au dernier canal ed, ou Tx_DIS affirme qu'il passera à une condition de veille. Si Tx_DIS est affirmé, le dernier canal ed sera effacé et une nouvelle commande de canal valide sera nécessaire pour définir un canal.
3. Si le Tx est désactivé puis réactivé, le module revient au dernier canal ed.
Évaluations maximales absolues
Paramètre | Symbole | Min | Typ | Max | Unité | Note |
Tension d'alimentation maximale 1 | Vcc3 | -0.5 | 4.0 | V | ||
Tension d'alimentation maximale 2 | Vcc5 | -0.5 | 6.0 | V | ||
Température de stockage | TS | -40 | 85 | °C | ||
Fonctionnement du boîtier Température | Étui | 0 | 70 | °C |
Caractéristiques électriques
Paramètre | Symbole | Min | Typ | Max | Unité | Note |
Tension d'alimentation principale | Vcc5 | 4.75 | 5.25 | V | ||
Tension d'alimentation #2 | Vcc3 | 3.13 | 3.45 | V | ||
Courant d'approvisionnement- Vcc5 approvisionnement | Icc5 | 350 | MA | |||
Courant d'approvisionnement- Vcc3 approvisionnement | Icc3 | 450 | MA | |||
Puissance totale du module | P | 3.5 | W | 1 | ||
Émetteur | ||||||
Différentiel d'entrée Impédance | Rin | 100 | Ω | 2 | ||
Données différentielles Balançoire d'entrée | Vin,pp | 120 | 820 | MV | ||
Transmettre Désactiver Tension | VD | 2.0 | Vcc | V | ||
Transmettre Enable Tension | Ven | GND | GND 0.8 | V | ||
Récepteur | ||||||
Données différentielles Balançoire de sortie | Vout,pp | 340 | 650 | 850 | MV | 3 |
Faille LOS | VLOS faute | Vcc - 0.5 | VccHOST | V | 4 | |
LOS Normal | Norme VLOS | GND | GND 0.5 | V | 4 | |
Notes:
1. La valeur maximale de la puissance totale est spécifiée sur toute la plage de température et de tension.
2. après l'accouplement interne AC.
3. En terminaison différentielle 100 ohms.
4. La perte de signal est le collecteur ouvert pour être tiré vers le haut avec une résistance de k-10 kohm 4.7 à 3.15 - 3.6V. La logique 0 indique un fonctionnement normal; la logique 1 n'indique aucun signal détecté.
Caractéristiques optiques
Paramètre | Symbole | Min | Typ | Max | Unité | Note |
Émetteur | ||||||
Puissance optique moyenne | Pf | -1 | 3 | DBm | ||
Gamme de longueur d'onde | 1528.77 | 1563.45 | Nm | LA-OT-10GTDW-X80 | ||
Longueur d'onde optique | Λc | Λc-0.05 | Λc 0.05 | Nm | ||
Espacement de longueur d'onde centrale | 50 | GHz | 1 | |||
Stabilité de fréquence (BOL) | -1.5 | 1.5 | GHz | |||
Stabilité de fréquence (EOL) | -2.5 | 2.5 | GHz | |||
Rapport de suppression du mode latéral | SMSR | 30 | DB | |||
Rapport d'extinction optique | ER | 9 | DB | |||
Émetteur et Pénalité de dispersion | TDP | 3 | DB | |||
Lancement moyen Puissance de OFF Émetteur | POFF | -30 | DBm | |||
Récepteur | ||||||
Sensibilité Rx | RSENS | -24 | DBm | Dos à dos, 2 | ||
-21.5 | Fibre (-300 à 1450ps/nm) | |||||
Saturation d'entrée Puissance (surcharge) | Psat | -7 | DBm | |||
Gamme de longueur d'onde | ΛC | 1260 | 1600 | Nm | ||
Réflectance Récepteur | Rrx | -27 | DB | |||
LOS De-Assert | LOSD | -27 | DBm | |||
LOS Assert | LOSA | -37 | DBm | |||
LOS Hystérésis | 0.5 | DB | ||||
Notes:
1. correspond à environ 0.4 nm.
2. Mesuré avec le pire ER; BER<10-12 avec 10.3Gbps,231 - 1 PRBS.
Affectation des broches

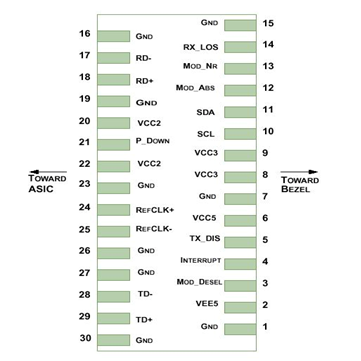

Diagramme des numéros et des noms des broches du connecteur de la carte hôte
Épin | Logique | Symbole | Nom/description | Note |
1 | GND | Module Ground | 1 | |
2 | VEE5 | Facultatif-Alimentation 5.2-Non requis | ||
3 | LVTTL-I | Mod-Desel | Module De-; Lorsqu'il est maintenu bas permet au module de répondre aux commandes d'interface série à 2 fils | |
4 | LVTTL-O | Interrompre | Interruption (barre); Indique la présence d'une condition importante qui peut être lue sur l'interface série à 2 fils | 2 |
5 | LVTTL-I | TX_DIS | Désactiver l'émetteur; Source laser de l'émetteur désactivée | |
6 | VCC5 | 5 Alimentation électrique | ||
7 | GND | Module Ground | 1 | |
8 | VCC3 | Alimentation électrique 3.3V | ||
9 | VCC3 | Alimentation électrique 3.3V | ||
10 | LVTTL-I | SCL | Horloge d'interface à 2 fils en série | 2 |
11 | LVTTLI/O | SDA | Ligne de données d'interface série à 2 fils | 2 |
12 | LVTTL-O | Mod_Abs | Module absent; Indique que le module n'est pas présent. Mise à la terre dans le module. | 2 |
13 | LVTTL-O | Mod_NR | Module pas prêt; Lanbras le définit comme un OU logique entre RX_LOS et Loss of Lock dans TX/RX. | 2 |
14 | LVTTL-O | RX_LOS | Indicateur de perte de signal du récepteur | 2 |
15 | GND | Module Ground | 1 | |
16 | GND | Module Ground | 1 | |
17 | CML-O | RD- | Sortie de données inversée du récepteur | |
18 | CML-O | RD | Sortie de données non inversée du récepteur | |
19 | GND | Module Ground | 1 | |
20 | VCC2 | Alimentation 1.8V-Non requis | ||
21 | LVTTL-I | P_Down/RST | Puissance vers le bas; Lorsqu'il est élevé, place le module en mode veille de faible puissance et sur le bord descendant de P_Down initie une réinitialisation du module | |
Réinitialisation; Le bord descendant initie une réinitialisation complète du module comprenant l'interface série à 2 fils, équivalente à un cycle de puissance. | ||||
22 | VCC2 | Alimentation 1.8V-Non requis | ||
23 | GND | Module Ground | 1 | |
24 | PECL-I | RefCLK | Horloge de référence entrée non inversée, AC couplé sur la carte hôte-Non requis | 3 |
25 | PECL-I | RefCLK- | Entrée horloge de référence inversée, AC couplé sur la carte hôte-Non requis | 3 |
26 | GND | Module Ground | 1 | |
27 | GND | Module Ground | 1 | |
28 | CML-I | TD- | Entrée de données inversée par émetteur | |
29 | CML-I | TD | Entrée de données non inversée de l'émetteur | |
30 | GND | Module Ground | 1 |
Notes:
1. La terre de circuit de module est isolée du châssis du module à l'intérieur du module.
2. 2 Collecteur ouvert; doit être relevé avec 4.7 k-10 kohms sur la carte hôte à une tension comprise entre 3.15V et 3.6V.
3. Une entrée Horloge de référence n'est pas requise par le XFP 80km accordable. S'il est présent, il sera ignoré.
Fonctions diagnostiques numériques
Les émetteurs-récepteurs XFP accordables de 80km fournissent des fonctions de diagnostic numérique via une interface série à 2 fils, qui permet un accès en temps réel aux paramètres de fonctionnement suivants:
• Température de l'émetteur-récepteur
• Courant de polarisation laser
• Puissance optique transmise
• Puissance optique reçue
• Tension d'alimentation de l'émetteur-récepteur
Il fournit également un système sophistiqué de signaux d'alarme et d'avertissement, qui peuvent être utilisés pour les utilisateurs finaux lorsque des paramètres d'exploitation particuliers sont en dehors d'une plage normale définie en usine.
Les informations d'exploitation et de diagnostic sont surveillées et signalées par un contrôleur d'émetteur-récepteur de diagnostic numérique à l'intérieur de l'émetteur-récepteur, auquel on accède via l'interface série à 2 fils. Lorsque le protocole série est activé, le signal d'horloge série (broche SCL) est généré par l'hôte. Le bord positif horloge les données de l'émetteur-récepteur XFP dans les segments de sa carte mémoire qui ne sont pas protégés en écriture. Les horloges négatives des données de l'émetteur-récepteur XFP. Le signal de données série (broche SDA) est bidirectionnel pour le transfert de données série. L'hôte utilise SDA en conjonction avec SCL pour marquer le début et la fin de l'activation du protocole série. Les souvenirs sont organisés comme une série de mots de données 8 bits qui peuvent être adressés individuellement ou séquentiellement. L'interface série 2 fils fournit un accès séquentiel ou aléatoire aux paramètres 8 bits, adressés de 000h à l'adresse maximale de la mémoire.
Pour plus d'informations détaillées, y compris les définitions de carte de mémoire, veuillez consulter la spécification XFP.
Dessin de contour (mm)

Application
● DWDM 10GBASE-ZR/ZW 10G Ethernet
● Canal fibre DWDM 80KM 10G
● OC-192 DWDM SONET & STM-64 SDH
