10 Gb/s DWDM SFP 80km Émetteur-récepteur

Les émetteurs-récepteurs DWDM 10G comprennent une diode APD et un émetteur DFB-EML stabilisé en température. Les fonctions de diagnostic numérique sont disponibles via un I2C. Ce module est conçu pour la fibre monomode et fonctionne à une longueur d'onde nominale de la grille ITU 100GHz, de la longueur d'onde DWDM de bande C.

Caractéristiques
● Liens de données jusqu'à 11.3Gbps
● Jusqu'à 80km de transmission sur SMF
● DWDM EML Laser et récepteur APD
● Boîtier métallique, pour EMI inférieur
● Interface à 2 fils avec surveillance diagnostique numérique intégrée
● Empreinte SFP branchable à chaud
● Conforme aux SFF-8431 et SFF-8432 SFP
● Spécifications conformes aux 8472 SFF
● Conforme à SFP MSA avec connecteur LC
● Alimentation unique 3.3V
● Plage de température de fonctionnement du boîtier: 0 ° C à 70 ° C
● Dissipation de puissance <1.5W

Norme
● Conforme aux SFF-8431
● Conforme à RoHS.

Sélection du produit

Descriptions de la PIN du guide de longueur d'onde de la bande C λc

Évaluations maximales absolues

Conditions de fonctionnement recommandées

Caractéristiques optiques

Notes:

1. La puissance de sortie est couplée à une fibre monomode de 9/125mm.

2. correspond à environ 0.8 nm.

3. Mesuré avec un modèle de test PRBS 231-1, @ 10.325 Gb/s, BER<10-12.

Caractéristiques électriques

Notes:

1. Connecté directement aux broches d'entrée de données TX. AC couplé par la suite.

2. Ou circuit ouvert.

3. En terminaison différentielle 100 ohms.

4. Ce sont des valeurs non filtrées de 20 80%

5. la perte de signal est LVTTL. La logique 0 indique un fonctionnement normal; la logique 1 n'indique aucun signal détecté.

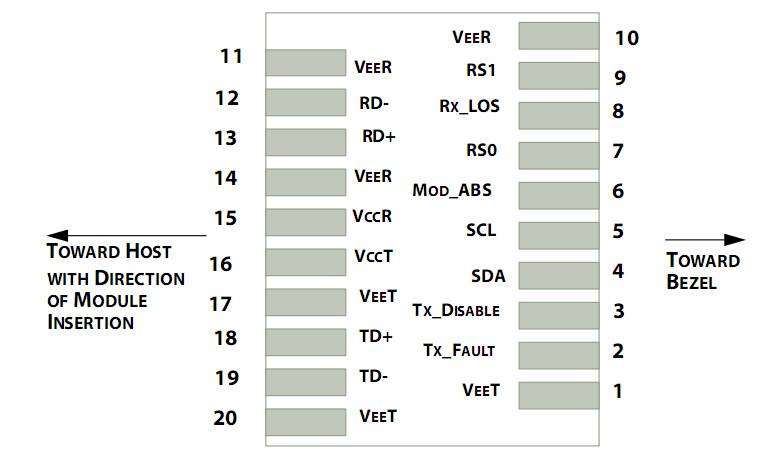

Descriptions des broches

ÉPin hors du bloc de connecteur sur la carte hôte

Notes:

1. Le terrain de circuit est isolé intérieurement du châssis.

2. TFAULT est une sortie collecteur/drain ouverte, qui doit être tirée vers le haut avec une résistance de 4.7k - 10k Ohm sur la carte hôte si elle est destinée à être utilisée. La tension de prise doit être comprise entre 2.0V et Vcc 0.3V. Une sortie élevée indique un défaut de l'émetteur causé soit par le courant de polarisation TX, soit par la puissance de sortie TX dépassant les seuils d'alarme prédéfinis. Une faible sortie indique un fonctionnement normal. À l'état bas, la sortie est tirée à <0.8V.

3. Sortie laser désactivée sur TDIS >2.0V ou ouverte, activée sur TDIS <0.8V.

4. Doit être tiré vers le haut avec la carte hôte 4.7kΩ- 10kΩ à une tension comprise entre 2.0V et 3.6V. MOD_ABS tire la ligne basse pour indiquer que le module est branché.

5. Tiré en interne par SFF-8431 Rev 4.1.

6. LOS est sortie collecteur ouvert. Il doit être tiré vers le haut avec 4,7kΩ-10kΩ sur la carte hôte à une tension comprise entre 2.0V et 3.6V. La logique 0 indique un fonctionnement normal; la logique 1 indique une perte de signal.

Fonctions diagnostiques numériques

Les émetteurs-récepteurs DWDM 10G prennent en charge le protocole de communication série à 2 fils tel que défini dans le SFP MSA.

L'ID série SFP standard permet d'accéder aux informations d'identification qui décrivent les capacités de l'émetteur-récepteur, les interfaces standard, le fabricant et d'autres informations.

En outre, les émetteurs-récepteurs SFP fournissent une interface unique de surveillance de diagnostic numérique améliorée, qui permet un accès en temps réel aux paramètres de fonctionnement de l'appareil tels que la température de l'émetteur-récepteur, le courant de polarisation laser, la puissance optique transmise, puissance optique reçue et tension d'alimentation de l'émetteur-récepteur. Il définit également un système sophistiqué de drapeaux d'alarme et d'avertissement, qui s utilisateurs finaux lorsque des paramètres d'exploitation particuliers sont en dehors d'une plage normale définie en usine.

Le SFP MSA définit une carte de mémoire de 256 octets dans l'EEPROM qui est accessible sur une interface série à 2 fils à l'adresse 8 bits 1010000X (A0h). L'interface de surveillance de diagnostic numérique utilise l'adresse 8 bits 1010001X (A2h), de sorte que la carte mémoire d'identification série définie à l'origine reste inchangée.

Les informations d'exploitation et de diagnostic sont surveillées et signalées par un contrôleur d'émetteur-récepteur de diagnostic numérique (DDTC) à l'intérieur de l'émetteur-récepteur, auquel on accède via une interface série à 2 fils. Lorsque le protocole série est activé, le signal d'horloge série (SCL, Mod Def 1) est généré par l'hôte. Les horloges positives indiquent les données de l'émetteur-récepteur SFP dans les segments de l'E2PROM qui ne sont pas protégés en écriture. Les horloges négatives des données de l'émetteur-récepteur SFP. Le signal de données série (SDA, Mod Def 2) est bidirectionnel pour le transfert de données série. L'hôte utilise SDA en conjonction avec SCL pour marquer le début et la fin de l'activation du protocole série. Les souvenirs sont organisés comme une série de mots de données 8 bits qui peuvent être adressés individuellement ou séquentiellement.

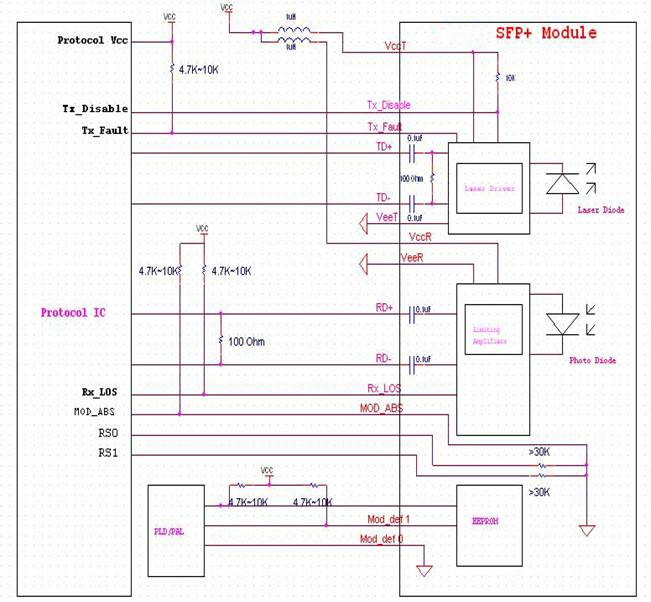

Diagramme de bloc d'interface hôte-émetteur-récepteur

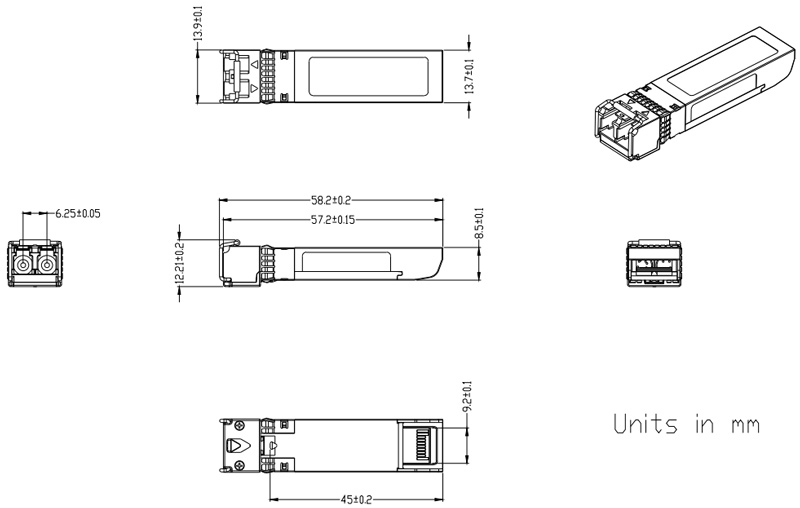

Dessin de contour (mm)

Conformité réglementaire

Application

● 10G Ethernet

● 10G SONET/SDH, OTU2/2e et 10G FC
