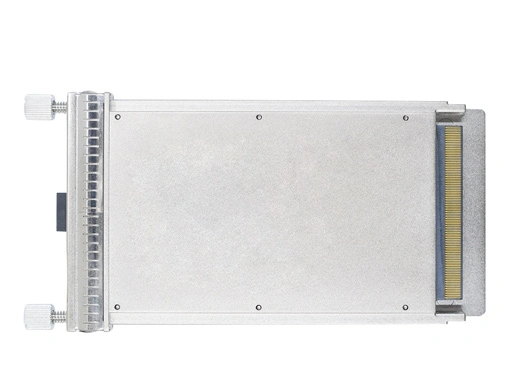

L'émetteur-récepteur optique LA-CFP-ER4/OTU4, 100G CFP2 ER4 intègre le chemin d'émission et de réception sur un module. Côté transmission, quatre voies de flux de données en série sont récupérées, rechronométrées et transmises à quatre pilotes laser, qui contrôlent quatre lasers modulés à absorption électrique (LME) avec 1296, 1300, 1305, et 1309 nm longueurs d'onde centrales. Les signaux optiques sont ensuite multiplexés en une fibre monomode via un connecteur LC standard. Du côté de la réception, 4 voies de flux de données optiques sont optiquement démultiplexées par un démultiplexeur optique intégré. Chaque vapeur de données est récupérée par un photodétecteur PIN et un amplificateur transimpédance, rechronométrée et transmise à un pilote de sortie. Ce module dispose d'une interface électrique enfichable à chaud, d'une faible consommation d'énergie et d'une interface de gestion MDIO.
Caractéristiques
● Prend en charge 103.1Gbps pour 112 les débits binaires Gbps
● Connecteur LC duplex
● Chaud enfichable
● Émetteur de LAN-WDM basé sur DFB 4x2 8Gb/s
● Interface électrique MLD 10x10G
● Applicable pour la connexion SMF 40km
● Consommation de puissance faible, < 18W
● Moniteur de diagnostic numérique Interface
● Interface de communication MDIO
● Conforme avec 100GBASE-ER4 et OTU4
● Température du boîtier de fonctionnement: Commercial:0 à 70 °C

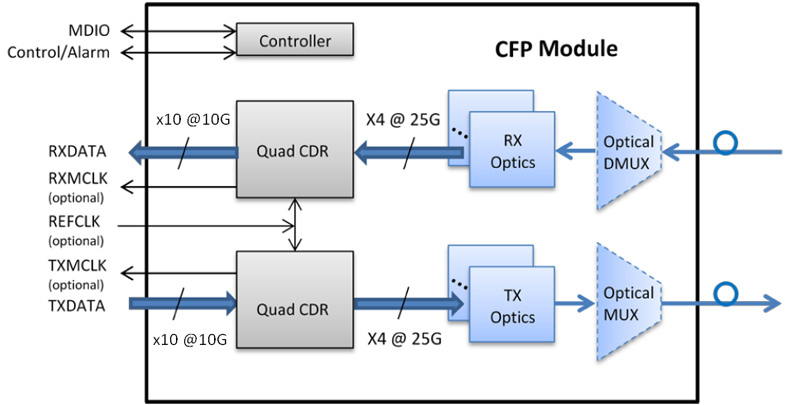

Diagramme fonctionnel

Évaluations maximales absolues
Paramètre | Symbole | Min. | Max. | Unité | Note |
Tension d'alimentation | Vcc | -0.5 | 4.0 | V | |
Température de stockage | TS | -40 | 85 | °C | |
Humidité relative | RH | 0 | 85 | % | |
Seuil de dommages Rx, Par Lane | PRdmg | 5.5 | DBm |
Remarque: un stress supérieur aux cotes absolues maximales peut causer des dommages permanents à l'émetteur-récepteur.
Conditions de fonctionnement recommandées
Paramètre | Symbole | Min. | Typ | Max. | Unité | Note |
Taux de données | DR | 103.2 | 112 | Gb/s | ||
Tension d'alimentation | Vcc | 3.14 | 3.3 | 3.46 | V | |
Boîtier de fonctionnement Temp. | Tc | 0 | 70 | °C |
Caractéristiques électriques (Top = 0 ~ 70 ℃, Vcc = 3.2 ~ 3.4V)
(Testé dans les conditions de fonctionnement recommandées, sauf indication contraire)
Paramètre | Symbole | Min | Typ | Max | Unité | Notes |
Courant d'approvisionnement | Icc | 5 | A | |||
Tension d'alimentation | Vcc | 3.2 | 3.4 | V | ||
Émetteur | ||||||
Taux de signalisation Par voie | DRPL | 11.2 | Gb/s | |||
Différentiel d'entrée Impédance | Rin | 100 | Ω | |||
Données différentielles Coup de balançoire par voie | Vin,pp | 760 | MV | |||
L'augmentation des entrées de données Tolérance du temps | Tr | 24 | Ps | 1 | ||
Chute d'entrée de données Tolérance du temps | Tf | 24 | Ps | 1 | ||
Entrée électrique Définition de masque pour les yeux | {X1,X2} {Y1,Y2} | {0.2,0.5} {136,380} | UI MV | |||
Alimentation électrique Tolérance de bruit | Vrip | Spécification par CFP MSA | ||||
Récepteur | ||||||
Taux de signalisation Par voie | DRPL | 11.2 | Gb/s | |||
Données différentielles Balançoire de sortie par voie | Vout,pp | 760 | MV | |||
La production de données augmente Tolérance du temps | Tr | 24 | 80 | Ps | 1 | |
Chute de la sortie des données Tolérance du temps | Tf | 24 | 80 | Ps | 1 | |
Entrée électrique Définition de masque pour les yeux | {X1,X2} {Y1,Y2} | {0.2,0.5} {136,380} | UI MV | |||
Alimentation électrique Tolérance de bruit | Vrip | Spécification par CFP MSA | ||||
Notes:
1.20% ~ 80%
Caractéristiques optiques (Top = 0 ~ 70 ℃, Vcc = 3.2 ~ 3.4V)
(Testé dans les conditions de fonctionnement recommandées, sauf indication contraire)
Paramètre | Symbole | Unité | Min | Typ | Max | Notes | |||
Émetteur | |||||||||
Taux de signalisation, Chaque voie | GBd | 25.78125 ± 100 ppm | 100GBase-LR4,1 | ||||||
27.9525 ± 20 ppm | OTU4,1 | ||||||||
Quatre Lane Longueur d'onde Gamme | Λ1 | Nm | 1294.53 | 1295.56 | 1296.59 | ||||
Λ2 | 1299.02 | 1300.05 | 1301.09 | ||||||
Λ3 | 1303.54 | 1304.58 | 1305.63 | ||||||
Λ4 | 1308.09 | 1309.14 | 1310.19 | ||||||
Total Lancement Puissance | Pout | DBm | 10.5 | 100GBase-ER4 | |||||
10 | OTU4 | ||||||||
Moyenne Lancement Puissance, Chacun Voie | Pavg | DBm | -2.9 | 2.9 | 100GBase-ER4,2 | ||||
-6 | 4 | OTU4,2 | |||||||
Optique Modulation Amplitude, Chacun Voie (OMA)2 | OMA | DBm | -1.3 | 4.5 | |||||
Différence dans Lancement Puissance Entre N'importe quel Deux Voies (OMA) | DB | 5 | |||||||
Ratio d'extinction | ER | DB | 4 | 100GBase-ER4 | |||||
4 | 6.5 | OTU4 | |||||||
Côté-mode Rapport de suppression | SMSR | DB | 30 | ||||||
Émetteur Et Dispersion Pénalité, Chaque voie | TDP | DB | 2.2 | ||||||
Retour optique Tolérance de perte | DB | 20 | |||||||
Émetteur Réflectance3 | DB | -12 | |||||||
Émetteur Masque pour les yeux {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 100GBase-ER4 | |||||||
Récepteur optique Caractéristiques | |||||||||
Recevoir Taux Pour chaque Lane | Gbps | 25.78125 | 27.9525 | 3 | |||||
Surcharge d'entrée Puissance optique | Pmax | DBm | 5.5 | ||||||
Recevoir moyen Puissance pour chacun Lane | Épin | DBm | -20.9 | 4.5 | 4 | ||||
Sensibilité du récepteur (OMA) par voie | Psens1 | DBm | -17.9 | ||||||
Sensibilité stressée (OMA) par voie | Psens2 | DBm | -15.9 | ||||||
Perte de retour | RL | DB | -26 | ||||||
Récepteur Électrique 3dB supérieur Coupé Fréquence, par voie | GHz | 31 | |||||||
Los De-Assert | Pd | DBm | -19 | ||||||
Los Assert | Pa | DBm | -21 | ||||||
Hystérésis perte | Pd-Pa | DBm | 1 | ||||||
Notes:
1. L'émetteur se compose de 4 lasers fonctionnant à 25.78 Gb/s chacun pour 100GBASE-LR, 27.95 Gb/s chacun pour OTU4
2. La valeur minimale est informative.
3. Le récepteur se compose de 4 photodétecteurs fonctionnant à 25.78 Gb/s chacun pour 100GBASE-LR, 27.95 Gb/s chacun pour OTU4
4. La valeur minimale est informative, égale à min TxOMA avec perte d'ions infinie ER et canal max.
Broche Description
Vue du haut | Vue du bas | ||
148 | GND | 1 | 3.3V _ GND |
147 | REFCLKn | 2 | 3.3V _ GND |
146 | REFCLKp | 3 | 3.3V _ GND |
145 | GND | 4 | 3.3V _ GND |
144 | N.C. | 5 | 3.3V _ GND |
143 | N.C. | 6 | 3.3V |
142 | GND | 7 | 3.3V |
141 | TX9n | 8 | 3.3V |
140 | TX9p | 9 | 3.3V |
139 | GND | 10 | 3.3V |
138 | TX8n | 11 | 3.3V |
137 | TX8p | 12 | 3.3V |
136 | GND | 13 | 3.3V |
135 | TX7n | 14 | 3.3V |
134 | TX7p | 15 | 3.3V |
133 | GND | 16 | 3.3V _ GND |
132 | TX6n | 17 | 3.3V _ GND |
131 | TX6p | 18 | 3.3V _ GND |
130 | GND | 19 | 3.3V _ GND |
129 | TX5n | 20 | 3.3V _ GND |
128 | TX5p | 21 | VND_IO_A |
127 | GND | 22 | VND_IO_B |
126 | TX4n | 23 | GND |
125 | TX4p | 24 | TX_MCLKn |
124 | GND | 25 | TX_MCLKp |
123 | TX3n | 26 | GND |
122 | TX3p | 27 | VND_IO_C |
121 | GND | 28 | VND_IO_D |
120 | TX2n | 29 | VND_IO_E |
119 | TX2p | 30 | PRG _ CNTL1 |
118 | GND | 31 | PRG _ CNTL2 |
117 | TX1n | 32 | PRG _ CNTL3 |
116 | TX1p | 33 | PRG _ ALRM1 |
115 | GND | 34 | PRG _ ALRM2 |
114 | TX0n | 35 | PRG _ ALRM3 |
113 | TX0p | 36 | TX_DIS |
112 | GND | 37 | MOD_LOPWR |
Vue du haut | Vue du bas | ||
111 | GND | 38 | MOD_ABS |
110 | N.C. | 39 | MOD_RSTn |
109 | N.C. | 40 | RX_LOS |
108 | GND | 41 | GLB_ALRMn |
107 | RX9n | 42 | PRTADR4 |
106 | RX9p | 43 | PRTADR3 |
105 | GND | 44 | PRTADR2 |
104 | RX8n | 45 | PRTADR1 |
103 | RX8p | 46 | PRTADR0 |
102 | GND | 47 | MDIO |
101 | RX7n | 48 | MDC |
100 | RX7p | 49 | GND |
99 | GND | 50 | VND_IO_F |
98 | RX6n | 51 | VND_IO_G |
97 | RX6p | 52 | GND |
96 | GND | 53 | VND_IO_H |
95 | RX5n | 54 | VND_IO_J |
94 | RX5p | 55 | 3.3V _ GND |
93 | GND | 56 | 3.3V _ GND |
92 | RX4n | 57 | 3.3V _ GND |
91 | RX4p | 58 | 3.3V _ GND |
90 | GND | 59 | 3.3V _ GND |
89 | RX3n | 60 | 3.3V |
88 | RX3p | 61 | 3.3V |
87 | GND | 62 | 3.3V |
86 | RX2n | 63 | 3.3V |
85 | RX2p | 64 | 3.3V |
84 | GND | 65 | 3.3V |
83 | RX1n | 66 | 3.3V |
82 | RX1p | 67 | 3.3V |
81 | GND | 68 | 3.3V |
80 | RX0n | 69 | 3.3V |
79 | RX0p | 70 | 3.3V _ GND |
78 | GND | 71 | 3.3V _ GND |
77 | RX_MCLKn | 72 | 3.3V _ GND |
76 | RX_MCLKp | 73 | 3.3V _ GND |
75 | GND | 74 | 3.3V _ GND |
Épin | Nom | I/O | Logique | Description |
1 | 3.3V _ GND | Rentrée de tension d'alimentation du module 3.3V au sol, connecté en interne au sol du signal | ||
2 | 3.3V _ GND | Rentrée de tension d'alimentation du module 3.3V au sol, connecté en interne au sol du signal | ||
3 | 3.3V _ GND | Rentrée de tension d'alimentation du module 3.3V au sol, connecté en interne au sol du signal | ||
4 | 3.3V _ GND | Rentrée de tension d'alimentation du module 3.3V au sol, connecté en interne au sol du signal | ||
5 | 3.3V _ GND | Rentrée de tension d'alimentation du module 3.3V au sol, connecté en interne au sol du signal | ||
6 | 3.3V | 3.3V Module Tension D'alimentation | ||
7 | 3.3V | 3.3V Module Tension D'alimentation | ||
8 | 3.3V | 3.3V Module Tension D'alimentation | ||
9 | 3.3V | 3.3V Module Tension D'alimentation | ||
10 | 3.3V | 3.3V Module Tension D'alimentation | ||
11 | 3.3V | 3.3V Module Tension D'alimentation | ||
12 | 3.3V | 3.3V Module Tension D'alimentation | ||
13 | 3.3V | 3.3V Module Tension D'alimentation | ||
14 | 3.3V | 3.3V Module Tension D'alimentation | ||
15 | 3.3V | 3.3V Module Tension D'alimentation | ||
16 | 3.3V _ GND | Rentrée de tension d'alimentation du module 3.3V au sol, connecté en interne au sol du signal | ||
17 | 3.3V _ GND | Rentrée de tension d'alimentation du module 3.3V au sol, connecté en interne au sol du signal | ||
18 | 3.3V _ GND | Rentrée de tension d'alimentation du module 3.3V au sol, connecté en interne au sol du signal | ||
19 | 3.3V _ GND | Rentrée de tension d'alimentation du module 3.3V au sol, connecté en interne au sol du signal | ||
20 | 3.3V _ GND | Rentrée de tension d'alimentation du module 3.3V au sol, connecté en interne au sol du signal | ||
21 | VND_IO_A | I/O | Module fournisseur I/O A. Ne pas se connecter! | |
22 | VND_IO_B | I/O | Module fournisseur I/O B. Ne pas se connecter! | |
23 | GND | |||
24 | TX_MCLKn | O | Freq = Taux optique/32. Utilisé pour les tests de forme d'onde optique. Pas pour une utilisation normale. | |
25 | TX_MCLKp | O | Freq = Taux optique/32. Utilisé pour les tests de forme d'onde optique. Pas pour une utilisation normale. | |
26 | GND | |||
27 | VND_IO_C | I/O | Module fournisseur I/O C. Ne pas se connecter! | |
28 | VND_IO_D | I/O | Module fournisseur I/O D Ne pas se connecter! | |
29 | VND_IO_E | I/O | Module fournisseur I/O E. Ne pas se connecter! | |
30 | PRG _ CNTL1 | Je | LVCMOS w/PUR | Contrôle programmable 1 défini sur MDIO, par défaut: TRXIC_RSTn, TX & RX IC reset, "0": réinitialisation; "1" ou NC: activé (c'est-à-dire non utilisé). |
31 | PRG _ CNTL2 | Je | LVCMOS w/PUR | Contrôle programmable 2 réglé sur MDIO, par défaut: Interverrouillage matériel LSB, "00": ≤ 8W; "01": ≤ 16W; "10": ≤ 24W; "11" ou NC: ≤ 32W (i.e., non utilisé). |
32 | PRG _ CNTL3 | Je | LVCMOS w/PUR | Contrôle programmable 3 réglé sur MDIO, par défaut: Interverrouillage matériel LSB, "00": ≤ 8W; "01": ≤ 16W; "10": ≤ 24W; "11" ou NC: ≤ 32W (i.e., non utilisé). |
33 | PRG _ ALRM1 | O | LVCMOS | Alarme programmable 1 réglée sur MDIO, par défaut: HIPWR_ON, "1": puissance du module terminée; "0": module non alimenté. |
34 | PRG _ ALRM2 | O | LVCMOS | Alarme programmable 2 réglée sur MDIO, par défaut: MOD_READY, "1": Prêt; "0": pas prêt. |
35 | PRG _ ALRM3 | O | LVCMOS | Alarme programmable 3 réglée sur MDIO, par défaut: MOD_FAULT, défaut détecté, "1": défaut; "0": Aucune faute. |
36 | TX_DIS | Je | LVCMOS w/PUR | Désactivation de l'émetteur pour toutes les voies, "1" ou NC = émetteur désactivé, "0" = émetteur activé |
37 | MOD_LOPWR | Je | LVCMOS w/PUR | Module Mode de faible puissance. "1" ou NC: module en mode faible puissance (sans échec), "0": mise sous tension activée |
38 | MOD_ABS | O | GND | Module absent. "1" ou NC: module absent, "0": module présent, résistance à traction sur l'hôte |
39 | MOD_RSTn | Je | LVCMOS w/PDR | Réinitialisation du module. "0" réinitialise le module, "1" ou NC = module activé, résistance à traction vers le bas dans le module |
40 | RX_LOS | O | LVCMOS | Perte du récepteur du signal optique, "1": signal optique faible, "0": condition normale |
41 | GLB_ALRMn | O | LVCMOS | Alarme globale. "0": état d'alarme dans n'importe quel registre d'alarme MDIO, "1": aucune condition d'alarme, drain ouvert, résistance à traction sur l'hôte |
42 | PRTADR4 | Je | 1.2V CMOS | MDIO Port physique adresse bit 4 |
43 | PRTADR3 | Je | 1.2V CMOS | MDIO Port physique adresse bit 3 |
44 | PRTADR2 | Je | 1.2V CMOS | MDIO Port physique adresse bit 2 |
45 | PRTADR1 | Je | 1.2V CMOS | MDIO Port physique adresse bit 1 |
46 | PRTADR0 | Je | 1.2V CMOS | MDIO Port physique adresse bit 0 |
47 | MDIO | I/O | 1.2V CMOS | Données de gestion I/O données bidirectionnelles (spécifications électriques selon 802.3ae et ba) |
48 | MDC | Je | 1.2V CMOS | Horloge de données de gestion (spécifications électriques selon 802.3ae et ba) |
49 | GND | |||
50 | VND_IO_F | I/O | Module fournisseur I/O F. Ne pas se connecter! | |
51 | VND_IO_G | I/O | Module fournisseur I/O G. Ne pas se connecter! | |
52 | GND | |||
53 | VND_IO_H | I/O | Module fournisseur I/O H. Ne pas se connecter! | |
54 | VND_IO_J | I/O | Module fournisseur I/O J. Ne pas se connecter! | |
55 | 3.3V _ GND | Rentrée de tension d'alimentation du module 3.3V au sol, connecté en interne au sol du signal | ||
56 | 3.3V _ GND | Rentrée de tension d'alimentation du module 3.3V au sol, connecté en interne au sol du signal | ||
57 | 3.3V _ GND | Rentrée de tension d'alimentation du module 3.3V au sol, connecté en interne au sol du signal | ||
58 | 3.3V _ GND | Rentrée de tension d'alimentation du module 3.3V au sol, connecté en interne au sol du signal | ||
59 | 3.3V _ GND | Rentrée de tension d'alimentation du module 3.3V au sol, connecté en interne au sol du signal | ||
60 | 3.3V | 3.3V Module Tension D'alimentation | ||
61 | 3.3V | 3.3V Module Tension D'alimentation | ||
62 | 3.3V | 3.3V Module Tension D'alimentation | ||
63 | 3.3V | 3.3V Module Tension D'alimentation | ||
64 | 3.3V | 3.3V Module Tension D'alimentation | ||
65 | 3.3V | 3.3V Module Tension D'alimentation | ||
66 | 3.3V | 3.3V Module Tension D'alimentation | ||
67 | 3.3V | 3.3V Module Tension D'alimentation | ||
68 | 3.3V | 3.3V Module Tension D'alimentation | ||
69 | 3.3V | 3.3V Module Tension D'alimentation | ||
70 | 3.3V _ GND | Rentrée de tension d'alimentation du module 3.3V au sol, connecté en interne au sol du signal | ||
71 | 3.3V _ GND | Rentrée de tension d'alimentation du module 3.3V au sol, connecté en interne au sol du signal | ||
72 | 3.3V _ GND | Rentrée de tension d'alimentation du module 3.3V au sol, connecté en interne au sol du signal | ||
73 | 3.3V _ GND | Rentrée de tension d'alimentation du module 3.3V au sol, connecté en interne au sol du signal | ||
74 | 3.3V _ GND | Rentrée de tension d'alimentation du module 3.3V au sol, connecté en interne au sol du signal | ||
75 | GND | |||
76 | RX_MCLKp | Pour le test de forme d'onde optique. Pas pour une utilisation normale. | ||
77 | RX_MCLKn | Pour le test de forme d'onde optique. Pas pour une utilisation normale. | ||
78 | GND | |||
79 | RX0p | Interface SFI-5.0 | ||
80 | RX0n | Interface SFI-5.0 | ||
81 | GND | |||
82 | RX1p | Interface SFI-5.0 | ||
83 | RX1n | Interface SFI-5.0 | ||
84 | GND | |||
85 | RX2p | Interface SFI-5.0 | ||
86 | RX2n | Interface SFI-5.0 | ||
87 | GND | |||
88 | RX3p | Interface SFI-5.0 | ||
89 | RX3n | Interface SFI-5.0 | ||
90 | GND | |||
91 | RX4p | Interface SFI-5.0 | ||
92 | RX4n | Interface SFI-5.0 | ||
93 | GND | |||
94 | RX5p | Interface SFI-5.0 | ||
95 | RX5n | Interface SFI-5.0 | ||
96 | GND | |||
97 | RX6p | Interface SFI-5.0 | ||
98 | RX6n | Interface SFI-5.0 | ||
99 | GND | |||
100 | RX7p | Interface SFI-5.0 | ||
101 | RX7n | Interface SFI-5.0 | ||
102 | GND | |||
103 | RX8p | Interface SFI-5.0 | ||
104 | RX8n | Interface SFI-5.0 | ||
105 | GND | |||
106 | RX9p | Interface SFI-5.0 | ||
107 | RX9n | Interface SFI-5.0 | ||
108 | GND | |||
109 | N.C. | |||
110 | N.C. | |||
111 | GND | |||
112 | GND | |||
113 | TX0p | Interface SFI-5.0 | ||
114 | TX0n | Interface SFI-5.0 | ||
115 | GND | |||
116 | TX1p | Interface SFI-5.0 | ||
117 | TX1n | Interface SFI-5.0 | ||
118 | GND | |||
119 | TX2p | Interface SFI-5.0 | ||
120 | TX2n | Interface SFI-5.0 | ||
121 | GND | |||
122 | TX3p | Interface SFI-5.0 | ||
123 | TX3n | Interface SFI-5.0 | ||
124 | GND | |||
125 | TX4p | Interface SFI-5.0 | ||
126 | TX4n | Interface SFI-5.0 | ||
127 | GND | |||
128 | TX5p | Interface SFI-5.0 | ||
129 | TX5n | Interface SFI-5.0 | ||
130 | GND | |||
131 | TX6p | Interface SFI-5.0 | ||
132 | TX6n | Interface SFI-5.0 | ||
133 | GND | |||
134 | TX7p | Interface SFI-5.0 | ||
135 | TX7n | Interface SFI-5.0 | ||
136 | GND | |||
137 | TX8p | Interface SFI-5.0 | ||
138 | TX8n | Interface SFI-5.0 | ||
139 | GND | |||
140 | TX9p | Interface SFI-5.0 | ||
141 | TX9n | Interface SFI-5.0 | ||
142 | GND | |||
143 | N.C. | |||
144 | N.C. | |||
145 | GND | |||
146 | REFCLKp | Interface SFI-5.0 | ||
147 | REFCLKn | Interface SFI-5.0 | ||
148 | GND |
Notes:
1. La Pin #75 ~ 148 appartient à la Pin électrique à grande vitesse, aucune description.
Dimensions du paquet

Applications
● OTN OTU4
● Ethernet 100GBASE-ER4 100G
● Autre lien optique
| Date | Version | Description | Download | ||
| 2025-03-17 | Datasheet _ 100G CFP ER4 OTU4 40km _ LA-CFP-ER4 _ OTU4 | ||||
Abonnez-vous maintenant, vous pouvez vous remettre de 100 précieuses ressources et de vos livres blancs.
Suivez-nous peut également obtenir les derniers produits et informations de l'industrie dans nos e-mails membres.Apprendre les détails >>>
Appelez-nous sur:
Nous envoyer un courriel:
2106B, # 3D, Cloud Park Phase 1, Bantian, Longgang, Shenzhen, 518129, P.R.C.
