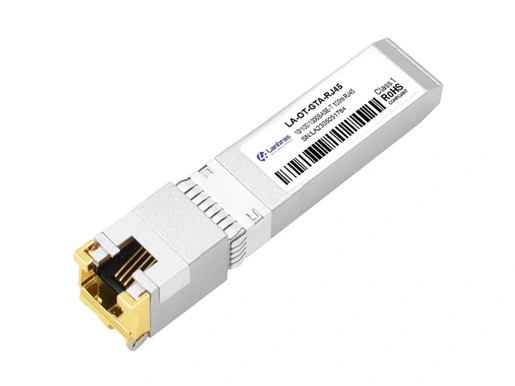

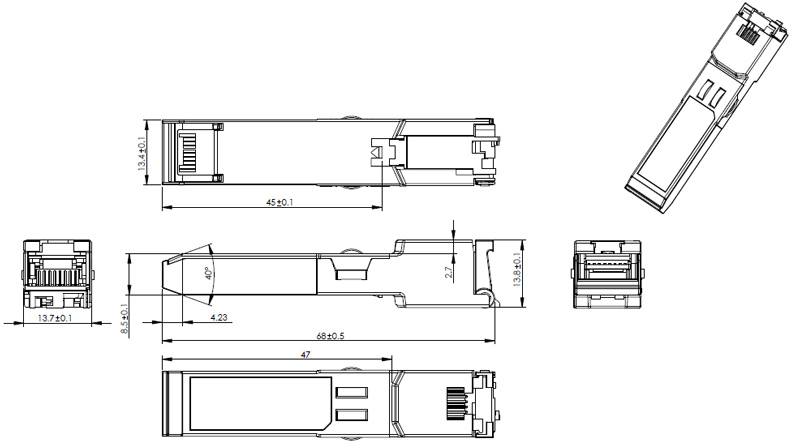

Name: 10/100/1000M Cuivre SFP Émetteur-récepteur
Brand: Lanao Communication Technology Limited.
Availability: InStock

Aperçu

Spécifications

Solutions de connectivité

Modèles

Ressources

Description

Les émetteurs-récepteurs Small Form Pluggable (SFP) en cuivre 10/100/1000M sont basés sur le SFP Multi Source Agreement (MSA). Ils sont compatibles avec les normes Gigabit Ethernet et 10/100/1000BASE-T comme spécifié dans IEEE Std 802.3. Il utilise la broche RX_LOS du SFP pour l'indication du lien. Si vous tirez vers le haut de la broche TX_DISABLE de SFP, IC être réinitialisé.

Caractéristiques
● Liens de données bidirectionnels jusqu'à 1.25 Gb/s
● Empreinte SFP branchable à chaud
● Dissipation de puissance faible (1.05W typique)
● Assemblage de connecteur RJ-45 compact
● Boîtier entièrement métallique, pour EMI inférieur
● RoHS conforme et sans plomb
● Alimentation unique 3.3V
● Fonctionnement BASE-T 10/100/1000 dans les systèmes hôtes avec interface 1000BASE-X
● 1.25 Gigabit Ethernet sur câble Cat 5
● Température de fonctionnement ambiante: 0 ° C à 70 ° C

SFP pour héberger la goupille du connecteur

Épin	Symbole	Nom/description	Réf.
1	VEET	Terre de l'émetteur (commune avec la terre du récepteur)	1
2	TFAUT	Défaut de l'émetteur. Pas pris en charge.
3	TDIS	Désactiver l'émetteur. Sortie laser désactivée sur haute ou ouverte.	2
4	MOD_DEF (2)	Ligne de données pour l'identifiant série. Définition du module 2.	3
5	MOD_DEF (1)	Module Définition 1. Ligne d'horloge pour Serial ID.	3
6	MOD_DEF (0)	Module Définition 0. Mise à la terre dans le module.	3
7	Taux Sélectionner	Aucune connexion requise
8	LOS	Perte d'indication de signal. La logique 0 indique un fonctionnement normal.
9	VEER	Récepteur au sol (commun avec la terre de l'émetteur)	1
10	VEER	Récepteur au sol (commun avec la terre de l'émetteur)	1
11	VEER	Récepteur au sol (commun avec la terre de l'émetteur)	1
12	RD-	Le récepteur a inversé les données. Couplé AC
13	RD	Récepteur DATA Non inversé. Couplé AC
14	VEER	Récepteur au sol (commun avec la terre de l'émetteur)	1
15	VCCR	Récepteur Alimentation
16	VCCT	Alimentation électrique de l'émetteur
17	VEET	Terre de l'émetteur (commune avec la terre du récepteur)	1
18	TD	DONNÉES non inversées de l'émetteur dans. Couplé AC.
19	TD-	L'émetteur a inversé les données dans. Couplé AC.
20	VEET	Terre de l'émetteur (commune avec la terre du récepteur)	1

Notes:

1. la terre du circuit est connectée à la terre du châssis

2. PHY désactivé sur TDIS > 2.0V ou ouvert, activé sur TDIS < 0.8V

3. Doit être tiré vers le haut avec 4.7k - 10k Ohms sur la carte hôte à une tension entre 2.0 V et 3.6 V. MOD_DEF (0) tire la ligne vers le bas pour indiquer que le module est branché.

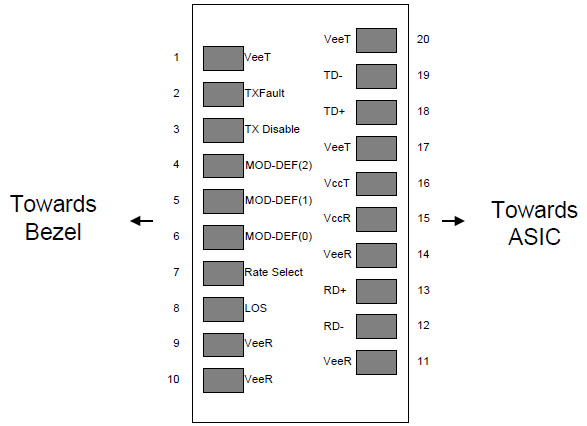

Diagram of host board connector block pin numbers and names

Figure 1. Diagramme des numéros et des noms de broches de bloc de connecteur de carte hôte

Interface de puissance électrique + 3.3V Volt

Le SFP-T -AUTO a une plage de tension d'entrée de 3.3 V/- 5%. La tension maximale 4V n'est pas autorisée pour un fonctionnement continu.

Interface de puissance électrique + 3.3 volt
Paramètre	Symbole	Min	Typ	Max	Unité	Notes/Conditions
Courant d'approvisionnement	Est		320	375	MA	1.2W puissance max sur toute la gamme de tension et de température. Voir la note d'avertissement ci-dessous
Tension d'entrée	Vcc	3.13	3.3	3.47	V	Référencé à GND
Tension maximale	Vmax			4	V
Courant de surtension	Isurge			30	MA	Prise chaude au-dessus du courant stationnaire. Voir la note d'avertissement ci-dessous

Attention: La consommation d'énergie et le courant de surtension sont plus élevés que les valeurs spécifiées dans le SFP MSA

Signaux à basse vitesse

MOD_DEF (1) (SCL) et MOD_DEF (2) (SDA), sont des signaux CMOS à drain ouvert (voir section VII, "Serial Communication Protocol"). MOD_DEF (1) et MOD_DEF (2) doivent être tirés jusqu'à host_Vcc

Signaux à basse vitesse, caractéristiques électroniques
Paramètre	Symbole	Min	Max	Unité	Notes/Conditions
Sortie SFP FAIBLE	VOL	0	0.5	V	4.7k à 10k pull-up jusqu'à host_Vcc, Mesuré au côté hôte du connecteur
Sortie SFP ÉLEVÉE	VOH	Host_Vcc-0.5	Host_Vcc + 0.3	V	4.7k à 10k pull-up jusqu'à host_Vcc, Mesuré au côté hôte du connecteur
Entrée SFP FAIBLE	VIL	0	0.8	V	4.7k à 10k pull-up jusqu'à Vcc, Mesuré au côté SFP du connecteur
Entrée SFP ÉLEVÉE	VIH	2	Vcc + 0.3	V	4.7k à 10k pull-up jusqu'à Vcc, Mesuré au côté SFP du connecteur

Interface électrique à grande vitesse

Tous les signaux à grande vitesse sont couplés AC en interne.

Interface électrique à grande vitesse, ligne de transmission-SFP
Paramètre	Symbole	Min	Typ	Max	Unité	Notes/Conditions
Fréquence de ligne	FL		125		MHz	Codage à 5 niveaux, par 802.3 IEEE
Impédance de sortie Tx	Zout,TX		100		Ohm	Différentiel, pour toutes les fréquences comprises entre 1MHz et 125MHz
Impédance d'entrée Rx	Zin,RX		100		Ohm	Différentiel, pour toutes les fréquences comprises entre 1MHz et 125MHz
Interface électrique à grande vitesse, Hôte-SFP
Paramètre	Symbole	Min	Typ	Max	Unité	Notes/Conditions
Données uniques terminées Balançoire d'entrée	Vinsing	250		1200	MV	Célibataire terminé
Données uniques terminées Balançoire de sortie	Voutsing	350		800	MV	Célibataire terminé
Temps de hausse/d'automne	Tr, Tf		175		Psec	20%-80%
Impédance d'entrée Tx	Zin		50		Ohm	Célibataire terminé
Rx Impédance de sortie	Zout		50		Ohm	Célibataire terminé

Spécifications générales

Général
Paramètre	Symbole	Min	Typ	Max	Unité	Notes/Conditions
Taux de données	BR	10		1000	Mb/sec	IEEE 802.3 compatible. Voir les notes 2 à 4 ci-dessous
Câble Longueur	L			100	M	Catégorie 5 UTP. BER

Notes:

1. La tolérance d'horloge est de +/- 50 ppm

2. Par défaut, le SFP-T-AUTO-SERDES est un périphérique duplex intégral en mode préféré

3. la détection automatique de croisement est activée. Le câble croisé externe n'est pas requis

Spécifications environnementales

Spécifications environnementales
Paramètre	Symbole	Min	Typ	Max	Unité	Notes/Conditions
Température de fonctionnement	Haut	0		70	°C	Température du boîtier
Température de stockage	Tsco	-40		85	°C	Température ambiante

Protocole de communication en série

Tous les SFP prennent en charge le protocole de communication série à 2 fils décrit dans le SFP MSA. Ces SFP utilisent un MCU, accessible avec l'adresse A0h.
